公布日：2023.09.19
申請日：2023.08.11
分類號：C02F1/48(2023.01)I
摘要
本發明涉及化工廢水凈化技術領域，且公開了一種基于磁性材料的化工廢水高效凈化裝置，包括主體和入口機構，入口機構設置在主體正面，主體遠離入口機構的一端設置有出口機構，還包括，擠水機構，擠水機構設置在主體內部，擠水機構包括有分散筒，分散筒插接在主體內部，主體內壁固定連接有分離筒，分離筒與擠水機構結構相同，調節機構，調節機構設置在主體外表面，調節機構兩組，每組有若干個。本發明通過該裝置可以在對廢水排放的過程中對廢水中含有的磁性粒子進行吸附去除，不僅增加了對廢水凈化的效果，同時減少了專門對廢水進行磁性粒子去除的步驟，從而提高了對廢水凈化的效率，因此使該裝置在凈化廢水時更加高效。
權利要求書

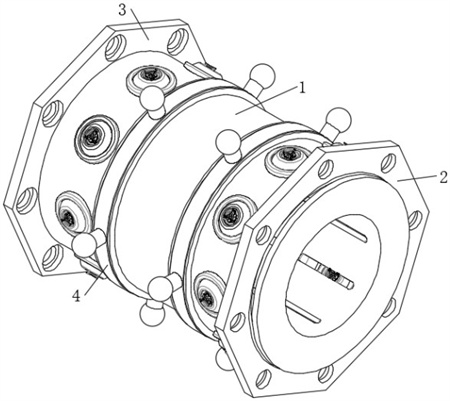

1.一種基于磁性材料的化工廢水高效凈化裝置，包括主體（1）和入口機構（2），所述入口機構（2）設置在主體（1）正面，所述主體（1）遠離入口機構（2）的一端設置有出口機構（3），其特征在于，還包括：擠水機構（5），所述擠水機構（5）設置在主體（1）內部，所述擠水機構（5）包括有分散筒（501），所述分散筒（501）插接在主體（1）內部，所述主體（1）內壁固定連接有分離筒（6），所述分離筒（6）與擠水機構（5）結構相同；調節機構（7），所述調節機構（7）設置在主體（1）外表面，所述調節機構（7）兩組，每組有若干個，兩組所述調節機構（7）以主體（1）為中心對稱分布，若干個所述調節機構（7）以主體（1）為中心圓周陣列；吸磁機構（8），所述吸磁機構（8）設置在調節機構（7）內部，所述調節機構（7）有兩個，兩個所述吸磁機構（8）以調節機構（7）為中心對稱分布；撥動機構（4），所述撥動機構（4）設置在主體（1）外表面，所述撥動機構（4）與調節機構（7）相對應配合；清理機構（9），所述清理機構（9）設置在調節機構（7）內壁，所述清理機構（9）與吸磁機構（8）相對應配合使用，所述清理機構（9）有兩組，兩組所述清理機構（9）以調節機構（7）為中心對稱分布。
2.根據權利要求1所述的一種基于磁性材料的化工廢水高效凈化裝置，其特征在于：所述主體（1）包括有滾槽（101），所述滾槽（101）開設在主體（1）外表面，所述滾槽（101）有兩個，兩個所述滾槽（101）以主體（1）為中心對稱分布，所述主體（1）外壁開設有球形卡槽（102），所述球形卡槽（102）貫穿主體（1）外壁，所述球形卡槽（102）有若干個，若干個所述球形卡槽（102）以主體（1）為中心圓周陣列，所述球形卡槽（102）有兩組，兩組所述球形卡槽（102）以主體（1）為中心對稱分布，所述球形卡槽（102）內壁中軸處開設有轉孔（103），所述轉孔（103）與滾槽（101）內部相互連通。
3.根據權利要求2所述的一種基于磁性材料的化工廢水高效凈化裝置，其特征在于：所述入口機構（2）包括有入口連接架（201），所述入口連接架（201）固定連接在主體（1）正面，所述入口連接架（201）表面貫穿開設有螺栓孔，所述入口連接架（201）正面開設有嵌入槽（202），所述嵌入槽（202）與主體（1）內壁相互連通；其中，所述入口連接架（201）形狀為多邊形，并且螺栓孔有若干個，若干個螺栓孔以主體（1）為中心圓周陣列。
4.根據權利要求3所述的一種基于磁性材料的化工廢水高效凈化裝置，其特征在于：所述出口機構（3）包括有出口連接架（301），所述出口連接架（301）后壁固定連接有延長管（302），所述延長管（302）外表面外接排放管；其中，所述出口連接架（301）與入口連接架（201）結構相同，且所述出口連接架（301）與主體（1）內壁連通。
5.根據權利要求4所述的一種基于磁性材料的化工廢水高效凈化裝置，其特征在于：所述擠水機構（5）還包括出水孔（502），所述出水孔（502）開設在分散筒（501）外表面，所述出水孔（502）有若干個，若干個所述出水孔（502）以分散筒（501）為中心圓周陣列，所述出水孔（502）與球形卡槽（102）相對應設置，所述分散筒（501）正面固定連接有限位環（503）；其中，所述限位環（503）外表面與嵌入槽（202）內壁相抵。6.根據權利要求5所述的一種基于磁性材料的化工廢水高效凈化裝置，其特征在于：所述調節機構（7）包括有滾球（701），所述滾球（701）轉動連接在球形卡槽（102）內壁，所述滾球（701）外表面中軸處固定連接有轉桿（702），所述轉桿（702）外表面與轉孔（103）內壁轉動連接，所述轉桿（702）外表面遠離滾球（701）的一端固定連接有傳動柱（703），所述滾球（701）外表面開設有磁槽（704）；其中，所述轉桿（702）貫穿轉孔（103），所述傳動柱（703）轉動連接在滾槽（101）內壁，且所述轉孔（103）底部內壁中心處開設有螺紋槽，所述磁槽（704）有兩個，兩個所述磁槽（704）以滾球（701）為中心對稱分布。
7.根據權利要求6所述的一種基于磁性材料的化工廢水高效凈化裝置，其特征在于：所述撥動機構（4）包括有皮帶（401），所述皮帶（401）轉動連接在滾槽（101）內壁，所述皮帶（401）與傳動柱（703）內壁嚙合，所述皮帶（401）外表面固定連接有鋼圈（402），所述鋼圈（402）外表面固定連接有撥桿（403），所述撥桿（403）頂端設置有防脫球，所述撥桿（403）有五個，五個所述撥桿（403）以主體（1）為中心圓周陣列。
8.根據權利要求7所述的一種基于磁性材料的化工廢水高效凈化裝置，其特征在于：所述吸磁機構（8）包括有安裝柱（802），所述安裝柱（802）螺紋連接在磁槽（704）底部內壁，所述安裝柱（802）頂部固定連接有磁套（801），所述磁套（801）分布在磁槽（704）內壁，所述磁套（801）內壁開設有安裝槽（803），所述安裝槽（803）有三個，三個所述安裝槽（803）以磁套（801）為中心圓周陣列，所述磁套（801）底部內壁固定連接有磁吸柱（804），所述磁吸柱（804）有若干個，若干個所述磁吸柱（804）等距離分布在磁套（801）內部。
9.根據權利要求8所述的一種基于磁性材料的化工廢水高效凈化裝置，其特征在于：所述清理機構（9）包括有安裝桿（901），所述安裝桿（901）滑動連接在安裝槽（803）內壁，所述安裝桿（901）底部固定連接有圓板（902），所述圓板（902）頂部固定連接有刮架（903），所述刮架（903）與磁吸柱（804）相對應分布，所述圓板（902）與滑架材質為可塑性材料，所述刮架（903）內部貫穿圓板（902），所述安裝桿（901）頂部固定連接與固定架（904），所述固定架（904）頂部貫穿設置有螺栓，所述螺栓外表面與磁套（801）頂部螺紋連接，所述安裝桿（901）上表面固定連接有連接條（905）。
發明內容
本發明的目的在于提供一種基于磁性材料的化工廢水高效凈化裝置，以解決上述背景技術中提出的問題。
為解決上述技術問題，本發明是通過以下技術方案實現的：本發明為一種基于磁性材料的化工廢水高效凈化裝置，包括主體和入口機構，入口機構設置在主體正面，主體遠離入口機構的一端設置有出口機構，還包括，擠水機構，擠水機構設置在主體內部，擠水機構包括有分散筒，分散筒插接在主體內部，主體內壁固定連接有分離筒，分離筒與擠水機構結構相同，調節機構，調節機構設置在主體外表面，調節機構兩組，每組有若干個，兩組調節機構以主體為中心對稱分布，若干個調節機構以主體為中心圓周陣列，吸磁機構，吸磁機構設置在調節機構內部，調節機構有兩個，兩個吸磁機構以調節機構為中心對稱分布，撥動機構，撥動機構設置在主體外表面，撥動機構與調節機構相對應配合，清理機構，清理機構設置在調節機構內壁，清理機構與吸磁機構相對應配合使用，清理機構有兩組，兩組清理機構以調節機構為中心對稱分布。
進一步地，主體包括有滾槽，滾槽開設在主體外表面，滾槽有兩個，兩個滾槽以主體為中心對稱分布，主體外壁開設有球形卡槽，球形卡槽貫穿主體外壁，球形卡槽有若干個，若干個球形卡槽以主體為中心圓周陣列，球形卡槽有兩組，兩組球形卡槽以主體為中心對稱分布，球形卡槽內壁中軸處開設有轉孔，轉孔與滾槽內部相互連通。
進一步地，入口機構包括有入口連接架，入口連接架固定連接在主體正面，入口連接架表面貫穿開設有螺栓孔，入口連接架正面開設有嵌入槽，嵌入槽與主體內壁相互連通；其中，入口連接架形狀為多邊形，并且螺栓孔有若干個，若干個螺栓孔以主體為中心圓周陣列。
進一步地，出口機構包括有出口連接架，出口連接架后壁固定連接有延長管，延長管外表面外接排放管；其中，出口連接架與入口連接架結構相同，且出口連接架與主體內壁連通。
進一步地，擠水機構還包括出水孔，出水孔開設在分散筒外表面，出水孔有若干個，若干個出水孔以分散筒為中心圓周陣列，出水孔與球形卡槽相對應設置，分散筒正面固定連接有限位環；其中，限位環外表面與嵌入槽內壁相抵。
進一步地，調節機構包括有滾球，滾球轉動連接在球形卡槽內壁，滾球外表面中軸處固定連接有轉桿，轉桿外表面與轉孔內壁轉動連接，轉桿外表面遠離滾球的一端固定連接有傳動柱，滾球外表面開設有磁槽；其中，轉桿貫穿轉孔，傳動柱轉動連接在滾槽內壁，且轉孔底部內壁中心處開設有螺紋槽，磁槽有兩個，兩個磁槽以滾球為中心對稱分布。
進一步地，撥動機構包括有皮帶，皮帶轉動連接在滾槽內壁，皮帶與傳動柱內壁嚙合，皮帶外表面固定連接有鋼圈，鋼圈外表面固定連接有撥桿，撥桿頂端設置有防脫球，撥桿有五個，五個撥桿以主體為中心圓周陣列。
進一步地，吸磁機構包括有安裝柱，安裝柱螺紋連接在磁槽底部內壁，安裝柱頂部固定連接有磁套，磁套分布在磁槽內壁，磁套內壁開設有安裝槽，安裝槽有三個，三個安裝槽以磁套為中心圓周陣列，磁套底部內壁固定連接有磁吸柱，磁吸柱有若干個，若干個磁吸柱等距離分布在磁套內部。
進一步地，清理機構包括有安裝桿，安裝桿滑動連接在安裝槽內壁，安裝桿底部固定連接有圓板，圓板頂部固定連接有刮架，刮架與磁吸柱相對應分布，圓板與滑架材質為可塑性材料，刮架內部貫穿圓板，安裝桿頂部固定連接與固定架，固定架頂部貫穿設置有螺栓，螺栓外表面與磁套頂部螺紋連接，安裝桿上表面固定連接有連接條。
本發明具有以下有益效果：（1）本發明通過設置入口機構的入口連接架方便將主體連接帶廢水的輸出口處，可以在廢水進行排放進行下一步凈化時，廢水會進入到主體內部，并且通過在主體內部設置分散筒可以將水流通過出水孔向主體內壁邊緣處進行分散，可以使水流近距離接觸到滾球內部的吸磁機構，可以通過磁吸柱對廢水中含有的磁性粒子進行吸附去除，并且通過設置兩組的調節機構與磁吸機構，可以使經過一次去除磁性粒子之后的廢水，再次進入到分離筒內部，然后再次通過分離筒上與磁吸柱對應設置的出水孔與另一組吸磁機構接觸，從而對廢水進行二次去除磁性粒子，增加了去除磁性粒子的效果。
（2）本發明通過出口機構將吸磁之后對廢水通過出口連接架與延長管連接排放管進行排放，對廢水進行下一步對凈化處理，通過該裝置可以在對廢水排放的過程中對廢水中含有的磁性粒子進行吸附去除，不僅增加了對廢水凈化的效果，同時減少了專門對廢水進行磁性粒子去除的步驟，從而提高了對廢水凈化的效率，因此使該裝置在凈化廢水時更加高效，并且通過設置嵌入槽與限位環可以在將分散筒安裝在主體內部的同時而不影響入口連接架與水管的連接。
（3）本發明通過在滾球上磁槽內部的磁套和磁吸柱在長時間進行吸磁后，可以通過手動控制撥動機構的撥桿帶動鋼圈和皮帶在滾槽內部轉動，從而帶動多個的傳動柱進行轉動，同時通過轉桿在轉孔內部轉動帶動滾球在球形卡槽內部轉動，將長時間在主體內部的一端轉換到外部，通過另一組吸磁機構繼續在主體內部進行對磁吸粒子的吸附，然后可以在外部通過將清理機構的安裝桿頂部的固定架與磁套進行分離，通過拉動連接條，將圓板帶動刮架上升對磁吸柱表面吸附的磁性粒子進行刮除清理，并且還可以將磁套拆卸出磁槽，從而方便進行清理，同時增加了清理的效果。
當然，實施本發明的任一產品并不一定需要同時達到以上所述的所有優點。
（發明人：裴欣宇;任紅霞）
