公布日：2024.02.27
申請日：2023.12.19
分類號：C02F3/28(2023.01)I;B09B3/00(2022.01)I;B09B3/30(2022.01)I;B09B3/32(2022.01)I
摘要
本發明公開了一種餐廚垃圾與污水處理廠協同處理方法。所述協同處理方法包括如下步驟：處理餐廚垃圾得到油脂、固渣和富含VFA的有機漿液；富含VFA的有機漿液輸送至污水處理廠的缺氧段，作為碳源；在污水處理廠建造餐廚垃圾處理站以處理餐廚垃圾。由于餐廚垃圾中含有豐富的有機質，是良好的碳源制備基，將餐廚垃圾中的有機質提取制備污水處理廠用碳源，實現餐廚垃圾處理漿液與污水處理廠協同處理，不僅可以解決餐廚垃圾污水處理難題，簡化餐廚垃圾處理，還能降低污水處理廠的運行成本，從根本上實現協同處理。本發明通過將餐廚垃圾處理漿液與污水處理廠協同處理，即可省去餐廚處理站污水處理的難題，降低投資和運行成本，又可以降低污水處理廠碳源費用，真正實現協同。
權利要求書
1.一種餐廚垃圾與污水處理廠協同處理方法，包括如下步驟：處理餐廚垃圾得到油脂、固渣和富含VFA的有機漿液；所述富含VFA的有機漿液輸送至污水處理廠的缺氧段，作為碳源。
2.根據權利要求1所述的協同處理方法，其特征在于：在污水處理廠建造餐廚垃圾處理站以處理餐廚垃圾。
3.根據權利要求2所述的協同處理方法，其特征在于：所述餐廚垃圾處理站包括渦流制漿機、壓榨機、兩級除砂器、加熱罐、三相分離機、連續水解罐和高壓脫水機。
4.根據權利要求3所述的協同處理方法，其特征在于：所述渦流制漿機將瀝水后的物料漿化，分離出有機漿液和無機固渣，所述有機漿液進入所述兩級除砂器，所述無機固渣進入所述壓榨機。
5.根據權利要求4所述的協同處理方法，其特征在于：所述壓榨機將所述無機固渣中的游離水分擠壓出來進入至所述兩級除砂器。
6.根據權利要求5所述的協同處理方法，其特征在于：所述兩級除砂器分離后的漿液經所述加熱罐加熱后輸送至所述三相分離機中。
7.根據權利要求6所述的協同處理方法，其特征在于：所述三相分離機分離得到油相、固相和水相，所述水相和所述固相混合后進入所述連續水解罐進行大顆粒有機物的水解；所述分解后的漿液輸入至所述高壓脫水機中進行固液分離，得到所述富含VFA的有機漿液，COD約為120000～180000mg/l，NH3-N約為1000～1500mg/l；所述水解采用連續熱水解的方式，溫度為120～180℃，壓力為0.2～1.0Mpa。
8.根據權利要求1-7中任一項所述的協同處理方法，其特征在于：所述污水處理廠的處理工藝包括一級處理、二級處理和深度處理；所述二級處理包括缺氧段和好氧段。
9.根據權利要求8所述的協同處理方法，其特征在于：向所述缺氧段加入所述富含VFA的有機漿液后，調節污水的C/N/比例至5～8：1。所述富含VFA的有機漿液的添加方式為噴灑或定點投放。
10.根據權利要求8或9所述的協同處理方法，其特征在于：采用罐車將所述富含VFA的有機漿液運輸至所述污水處理廠。
發明內容
本發明的目的是提供一種餐廚垃圾與污水處理廠協同處理方法，解決餐廚垃圾漿液處理難題，同時降低污水處理廠碳源費用。

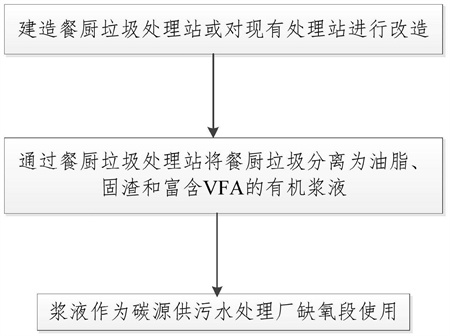

本發明提供的餐廚垃圾與污水處理廠協同處理方法，包括如下步驟：
處理餐廚垃圾得到油脂、固渣和富含VFA(揮發性脂肪酸)的有機漿液；
所述富含VFA的有機漿液輸送至污水處理廠的缺氧段，作為碳源。
優選地，在污水處理長建造餐廚垃圾處理站以處理餐廚垃圾。
優選地，所述餐廚垃圾處理站包括渦流制漿機、壓榨機、兩級除砂器、加熱罐、三相分離機、連續水解罐和高壓脫水機。
餐廚垃圾通過卸料斗瀝水、緩存，瀝水收集至漿液池；
具體地，所述渦流制漿機將瀝水后的物料漿化，分離出有機漿液和無機固渣，所述有機漿液進入所述兩級除砂器，所述無機固渣進入所述壓榨機。
具體地，所述壓榨機將所述無機固渣中的游離水分擠壓出來進入至所述兩級除砂器。
具體地，所述兩級除砂器分離后的漿液經所述加熱罐加熱后輸送至所述三相分離機中。
所述三相分離機分離得到油相、固相和水相，所述油相暫存于油脂罐，所述水相和所述固相混合后進入所述連續水解罐進行大顆粒有機物的水解(水解為小分子有機物)；所述分解后的漿液輸入至所述高壓脫水機中進行固液分離，得到所述富含VFA的有機漿液，COD約為120000～180000mg/l，NH3-N約為1000～1500mg/l，得到的泥餅暫存于緩存箱，有機漿液作為碳源供污水處理廠使用。
其中，在所述連續水解罐中進行連續水解，所述連續熱水解的溫度約為120～180℃，壓力為0.2～1.0Mpa，保壓時間20-40min。
本發明協同處理方法中，所述污水處理廠的處理工藝包括一級處理、二級處理和深度處理；
所述二級處理包括缺氧段和好氧段。
本發明協同處理方法中，向所述缺氧段加入所述富含VFA的有機漿液后，補充COD，調節污水的C/N/比例至5～8：1。
所述富含VFA的有機漿液的添加方式為噴灑或定點投放。
本發明協同處理方法中，采用罐車將所述富含VFA的有機漿液運輸至所述污水處理廠，根據處理量選擇合適容積的罐車。
由于餐廚垃圾中含有豐富的有機質，是良好的碳源制備基，將餐廚垃圾中的有機質提取制備污水處理廠用碳源，實現餐廚垃圾處理漿液與污水處理廠協同處理，不僅可以解決餐廚垃圾污水處理難題，簡化餐廚垃圾處理，還能降低污水處理廠的運行成本，從根本上實現協同處理。
本發明通過將餐廚垃圾處理漿液與污水處理廠協同處理，即可省去餐廚處理站污水處理的難題，降低投資和運行成本，又可以降低污水處理廠碳源費用，真正實現協同。
（發明人：王玉波;劉歡;趙苗;吳永軍;吳福祥;馬淑靜;陸鵬;杜娜;楊馳;程坤;陳朝;黃自雷;段粹;徐小澤;李成玉;王昆明;蔣寶輝;袁明春;張柱平;李鵬飛;蔡紫銘）
