公布日：2024.04.05
申請日：2024.02.20
分類號：C02F3/02(2023.01)I;C02F3/28(2023.01)I
摘要
本發明公開了一種采用新控制邏輯及布局的生活污水處理設備及工藝，屬于環保技術領域。其包括：進水聚集反應區、一次分離回流區、二次分離去磷區和設備中控區。本發明解決了現有傳統處理工藝運行成本高、處理效果欠佳的問題，通過采用創新反應控制邏輯及結構布局在聚集反應區內同步實現硝化反硝化，較大程度提高了反應效率；且該工藝在聚集反應區采用泥膜聚集工藝，既有固定微生物掛膜床又同步具備流化穩定活性污泥，同時利用高頻曝氣→低頻曝氣→推流攪拌→氣提回流→靜置等幾個反應階段進行污水脫氮處理，并且可以通過智能模塊自動調節運行參數，高效、節能的保證出水穩定達標。
權利要求書
1.一種采用新控制邏輯及布局的生活污水處理設備，包括：進水聚集反應區(1)、一次分離回流區(2)、二次分離去磷區(3)和設備中控區(4)，其特征在于：所述進水聚集反應區(1)、一次分離回流區(2)、二次分離去磷區(3)和設備中控區(4)組成處理系統整體布局，進水聚集反應區(1)為活性污泥及組合掛膜填料聚集區(8)，進水聚集反應區(1)的底部設置有曝氣組件(5)、排空組件(6)和水下推流組件(7)，一次分離回流區(2)的上部設置有用于填料的斜管，二次分離去磷區(3)的上部設置有用于填料的斜管及藥劑投加管。
2.根據權利要求1所述的一種采用新控制邏輯及布局的生活污水處理設備，其特征在于：所述進水聚集反應區(1)的內部設置有導流板(10)、曝氣電磁閥(15)和氣提電磁閥(16)。

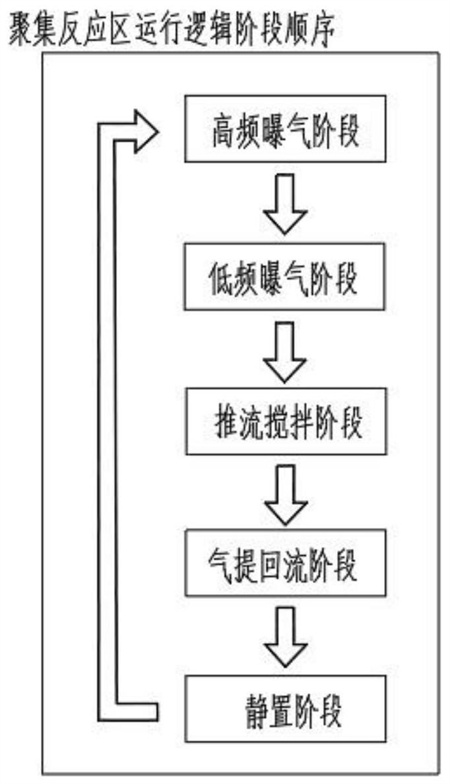

3.根據權利要求2所述的一種采用新控制邏輯及布局的生活污水處理設備，其特征在于：所述進水聚集反應區(1)的反應邏輯順序?yàn)楦哳l曝氣→低頻曝氣→推流攪拌→氣提回流→靜置等待→高頻曝氣，且組合掛膜填料聚集區(8)的容積≮進水聚集反應區(1)總?cè)莘e30％。
4.根據權利要求3所述的一種采用新控制邏輯及布局的生活污水處理設備，其特征在于：所述一次分離回流區(2)和二次分離去磷區(3)的內部分別設置有中間連接管(11)、中心分配導流桶(12)和溢流堰(13)。
5.根據權利要求4所述的一種采用新控制邏輯及布局的生活污水處理設備，其特征在于：所述設備中控區(4)的內部設置有PLC中控操作柜(9)、風機(14)、自動加藥系統(17)、紫外消毒設備(18)、吸頂照明燈(19)和軸流排風扇(20)，其中，PLC中控操作柜(9)分別與曝氣組件(5)、排空組件(6)、水下推流組件(7)與自動加藥系統(17)進行電性連接。
6.根據權利要求5所述的一種采用新控制邏輯及布局的生活污水處理設備，其特征在于：所述PLC中控操作柜(9)通過PLC模塊與外界的智能模塊相連接，且智能模塊與人工智能模塊深度學習模型相連接，用于對進水聚集反應區(1)的進水水質、DO濃度、MLSS濃度以及出水水質數據進行在線監控和數據采集。
7.根據權利要求6所述的一種采用新控制邏輯及布局的生活污水處理設備，其特征在于：所述自動加藥系統(17)包括兩套加藥系統，其一為去磷加藥系統，其二為備用碳源投加系統。
8.一種如權利要求7所述的采用新控制邏輯及布局的生活污水處理設備的處理工藝，其特征在于：包括以下步驟：S1：高頻曝氣階段：將風機(14)、曝氣電磁閥(15)打開，通過PLC中控操作柜(9)控制曝氣時間和頻率以及控制溶解氧濃度在2-2.5mg/L；S2：低頻曝氣階段：將風機(14)、曝氣電磁閥(15)、水下推流組件(7)打開，通過PLC中控操作柜(9)控制曝氣時間和頻率，以及控制溶解氧在1-1.5mg/L，S3：推流攪拌階段：將曝氣系統風機(14)關閉，水下推流組件(7)繼續開啟，通過PLC中控操作柜(9)控制水下推流組件(7)運行時間；S4：氣提回流階段：將水下推流組件(7)關閉，風機(14)、氣提電磁閥(16)打開，通過PLC中控操作柜(9)控制氣提電磁閥(16)運行時間；S5：靜置階段：將所有電控設備關閉，通過PLC中控操作柜(9)控制靜置階段運行時間。
發明內容
本發明的目的在于提供一種采用新控制邏輯及布局的生活污水處理設備及工藝，通過采用創新反應控制邏輯及結構布局在聚集反應區內同步實現硝化反硝化，較大程度提高了反應效率；且該工藝在聚集反應區采用泥膜聚集工藝，既有固定微生物掛膜床又同步具備流化穩定活性污泥，同時利用高頻曝氣→低頻曝氣→推流攪拌→氣提回流→靜置等幾個反應階段進行污水脫氮處理，并且可以通過智能模塊自動調節運行參數，高效、節能的保證出水穩定達標，解決了上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種采用新控制邏輯及布局的生活污水處理設備，包括：進水聚集反應區、一次分離回流區、二次分離去磷區和設備中控區，所述進水聚集反應區、一次分離回流區、二次分離去磷區和設備中控區組成處理系統整體布局，進水聚集反應區為活性污泥及組合掛膜填料聚集區，進水聚集反應區的底部設置有曝氣組件、排空組件和水下推流組件，一次分離回流區的上部設置有用于填料的斜管，二次分離去磷區的上部設置有用于填料的斜管及藥劑投加管。
進一步的，所述進水聚集反應區的內部設置有導流板、曝氣電磁閥和氣提電磁閥。
進一步的，所述進水聚集反應區的反應邏輯順序?yàn)楦哳l曝氣→低頻曝氣→推流攪拌→氣提回流→靜置等待→高頻曝氣，且組合掛膜填料聚集區的容積≮進水聚集反應區總?cè)莘e30％。
進一步的，所述一次分離回流區和二次分離去磷區的內部分別設置有中間連接管、中心分配導流桶和溢流堰。
進一步的，所述設備中控區的內部設置有PLC中控操作柜、風機、自動加藥系統、紫外消毒設備、吸頂照明燈和軸流排風扇，其中，PLC中控操作柜分別與曝氣組件、排空組件、水下推流組件與自動加藥系統進行電性連接。
進一步的，所述PLC中控操作柜通過PLC模塊與外界的智能模塊相連接，且智能模塊與人工智能模塊深度學習模型相連接，用于對進水聚集反應區的進水水質、DO濃度、MLSS濃度以及出水水質數據進行在線監控和數據采集。
進一步的，所述自動加藥系統包括兩套加藥系統，其一為去磷加藥系統，其二為備用碳源投加系統。
一種采用新控制邏輯及布局的生活污水處理設備的處理工藝，包括以下步驟：
S1：高頻曝氣階段：將風機、曝氣電磁閥打開，通過PLC中控操作柜控制曝氣時間和頻率以及控制溶解氧濃度在2-2.5mg/L，以保證反應器處于好氧狀態；在好氧曝氣的環境中，活性污泥、掛膜填料與水呈完全混合狀態，有機物被好氧微生物生化降解、有機氮被氨化、繼而被硝化/亞硝化；
S2：低頻曝氣階段：將風機、曝氣電磁閥、水下推流組件打開，通過PLC中控操作柜控制曝氣時間和頻率，以及控制溶解氧在1-1.5mg/L，以保證反應器處于兼氧狀態；在兼氧狀態下，一方面，兼養微生物繼續降解有機物、有機氮；另一方面，反硝化菌利用污水中的有機物作為碳源，將好氧微生物產生的NO3-N和NO2-N還原為N2釋放到空氣中；
S3：推流攪拌階段：將曝氣系統風機關閉，水下推流組件繼續開啟，通過PLC中控操作柜控制水下推流組件運行時間；在經過S2中兼氧狀態下的運行，此時反應器已處于厭氧狀態；在厭氧條件下，處于優勢的反硝化菌進行厭氧呼吸，以有機物為電子供體，亞硝態氮、硝態氮為電子受體，氮被還原為N2釋放到空氣中；若污水的有機物含量較低，則啟動自動加藥系統同步投加碳源來促進反硝化的進行；
S4：氣提回流階段：將水下推流組件關閉，風機、氣提電磁閥打開，通過PLC中控操作柜控制氣提電磁閥運行時間；此階段，一次分離回流區底部的污泥和污水通過氣提管道回流至進水聚集反應區內，回流的污水和污泥中的硝酸鹽、亞硝酸鹽繼續被反硝化菌利用水中有機物作為碳源還原成N2；
S5：靜置階段：將所有電控設備關閉，通過PLC中控操作柜控制靜置階段運行時間；在此階段，進水聚集反應區的泥水混合液進行初步沉淀，上清液流入一次分離回流區進行沉泥水分離；同時，此階段根據污泥濃度或污泥齡進行各區域的排泥。
與現有技術相比，本發明的有益效果是：
1.本發明中進水聚集反應區生化運行采用新型控制邏輯及布局，省去傳統生活污水處理系統中的厭氧、缺氧、好氧等獨立空間的劃分、減少了回流泵及管閥的投入，在一個聚集反應區內進行多個處理階段，不僅可確保每一滴水完整經歷多個處理階段，提高了一體化處理設備的高負荷抗沖擊能力；還可通過PLC控制系統及智能模塊根據水質變化靈活調整階段及時間、實現污水中有機物的高效去除、明顯提高污水處理效率。
2.本發明中PLC控制系統可關聯智能控制模塊，對聚集反應區進水水質、DO濃度、MLSS濃度以及出水水質的在線監控和數據采集，對工藝運行參數進行收集及控制；同時，智能控制模塊亦可設定人工智能模塊深度學習模型，通過大量數據采集及進出水?dāng)?shù)據對比來智能調節運行參數，可真正意義實現設備智能化。
3.本發明中泥水分離采用兩段式串聯，一階段進行污泥自然淺池沉降、氣提回流，二階段使用藥劑淺池沉降、其去磷效果較好，通過二段泥水分離工藝實現一體化設備因高度受限而沉降效果差、泥水分離不理想的問題。
4.本發明中根據部分污水實際C/N比失調而導致TN處理效率低下的問題，增加了碳源投加系統，并在PLC邏輯控制下碳源投加與反硝化反應聯動，既降低了碳源和氧氣的消耗又能確保TN的去除；同時，藥劑配制用水采用本設備經處理消毒后的排放尾水，既解決了部分地區給水不宜的問題又能同時就地消納處理后排放尾水，提高了水資源循環利用率。
（發明人：陳俊;王剛?cè)?/span>;任甲澤;魯勇;張杰陽;徐衛娟;陳哲）
