公布日：2023.10.17
申請日：2023.08.11
分類號：C02F1/04(2023.01)I;C02F1/00(2023.01)I;B08B9/032(2006.01)I;B08B9/045(2006.01)I;C02F103/06(2006.01)N
摘要
本申請公開了廢水蒸發裝置清潔機構，涉及清潔機構技術領域。本申請包括安裝架，所述安裝架上安裝有蒸發裝置外殼，還包括：與所述蒸發裝置外殼連通的管道，所述管道用于運輸垃圾滲濾液，所述管道內安裝有濾板。本申請通過在管道內安裝有驅動件與清潔件，使得管道在對垃圾滲濾液進行運輸時，通過清潔件對管道內壁的最低端進行清潔，減少了垃圾滲濾液中雜質在管道內堆積的可能，且當管道停止對垃圾滲濾液進行運輸時，通過放水件的配合，將殘留在管道內的垃圾滲濾液排出，帶動雜質一同被清理到管道外，減少了雜質對管道運輸效果的影響，進而減少了雜質對蒸發裝置工作效率的影響。
權利要求書

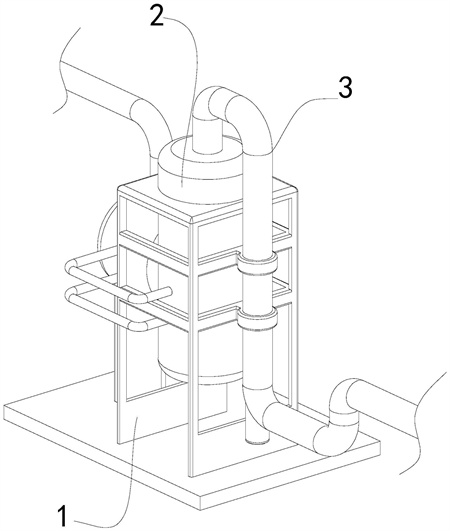

1.廢水蒸發裝置清潔機構，包括安裝架(1)，所述安裝架(1)上安裝有蒸發裝置外殼(2)，其特征在于，還包括：與所述蒸發裝置外殼(2)連通的管道(3)，所述管道(3)用于運輸垃圾滲濾液，所述管道(3)內安裝有濾板(7)；活動安裝在所述管道(3)內的清潔件(4)，所述清潔件(4)用于對所述管道(3)內表面的最低端進行清潔；安裝在所述管道(3)內的驅動件(5)，所述驅動件(5)與所述清潔件(4)連接，所述驅動件(5)用于驅動所述清潔件(4)在所述管道(3)最低端內沿所述管道(3)開設方向運動；安裝在所述管道(3)內的放水件(6)，所述管道(3)上開設有出水口(301)，當所述管道(3)對垃圾滲濾液進行運輸時，所述放水件(6)對所述出水口(301)進行封蓋，當所述管道(3)停止對垃圾滲濾液進行運輸時，所述放水件(6)對所述出水口(301)解除封蓋。
2.根據權利要求1所述的廢水蒸發裝置清潔機構，其特征在于，所述驅動件(5)包括：安裝在所述管道(3)內的錐形殼(501)，所述錐形殼(501)由小端到大端的方向?yàn)槔鴿B濾液在所述管道(3)內被運輸?shù)姆较�；滑�?dòng)安裝在所述錐形殼(501)內的推板(502)，所述推板(502)上安裝有推桿(503)；一端安裝在所述管道(3)內的連接彈簧(504)，所述連接彈簧(504)的另一端與所述推板(502)連接；滑動安裝在所述管道(3)內的滑動板(505)，所述推桿(503)與所述滑動板(505)連接，所述滑動板(505)上安裝有連接繩(506)，所述連接繩(506)與所述清潔件(4)連接。
3.根據權利要求2所述的廢水蒸發裝置清潔機構，其特征在于，所述推桿(503)上安裝有延長件(8)，推桿(503)通過延長件(8)與滑動板(505)連接，所述延長件(8)包括：安裝在所述錐形殼(501)內的容納殼(801)；一端鉸接在所述容納殼(801)內的鉸接桿(802)，所述鉸接桿(802)上開設有滑孔(803)，所述推桿(503)上構造有凸塊(804)，所述凸塊(804)與所述滑孔(803)滑動配合，所述滑孔(803)靠近所述鉸接桿(802)與所述容納殼(801)的鉸接點；鉸接在所述鉸接桿(802)另一端的鉸接塊(805)，所述容納殼(801)內滑動安裝有連接桿(806)，所述鉸接塊(805)與所述連接桿(806)滑動連接，所述連接桿(806)用于和所述滑動板(505)連接。
4.根據權利要求3所述的廢水蒸發裝置清潔機構，其特征在于，所述清潔件(4)包括：滑動安裝在所述管道(3)內的連接板(401)，所述連接板(401)與所述連接繩(506)連接，所述連接板(401)上轉動安裝有螺旋葉(402)；安裝在所述螺旋葉(402)轉軸上的連接框(403)，所述連接框(403)上轉動安裝有多個刮動塊(404)，所述刮動塊(404)的外側與所述管道(3)內壁接觸。
5.根據權利要求4所述的廢水蒸發裝置清潔機構，其特征在于，所述管道(3)包括：一端與所述蒸發裝置外殼(2)連通的豎直管(302)，所述豎直管(302)的另一端上連通有下水管(303)與水平管(304)，所述濾板(7)安裝在所述豎直管(302)內，所述出水口(301)開設在所述下水管(303)上，所述清潔件(4)安裝在所述水平管(304)內，所述下水管(303)與所述豎直管(302)同軸，所述水平管(304)的軸線與所述豎直管(302)的軸線相垂直；與所述水平管(304)連通的L型管(305)，所述L型管(305)豎直的一端與所述水平管(304)連通，所述驅動件(5)安裝在所述L型管(305)水平的一端內。
6.根據權利要求5所述的廢水蒸發裝置清潔機構，其特征在于，所述豎直管(302)的長度大于所述L型管(305)豎直一端的長度，所述放水件(6)包括：開設在所述豎直管(302)內壁上的滑槽(601)，所述豎直管(302)內滑動安裝有浮球塊(602)，所述浮球塊(602)與所述滑槽(601)滑動連接，所述浮球塊(602)上安裝有抵塊(603)，所述浮球塊(602)的安裝高度高于所述L型管(305)豎直一端的高度；滑動安裝在所述下水管(303)上的擋蓋(604)，所述擋蓋(604)用于封蓋所述出水口(301)，所述擋蓋(604)上安裝有鉤板(605)，所述鉤板(605)的鉤端卡設在所述滑槽(601)內，所述抵塊(603)用于抵觸所述鉤板(605)，以使所述鉤板(605)與所述滑槽(601)解除連接；所述擋蓋(604)上安裝有擋板(606)，所述擋板(606)上開設有限位槽(607)，所述下水管(303)內安裝有導向桿(608)，所述導向桿(608)周側上構造有用于插設在所述限位槽(607)內的凸起，所述導向桿(608)上安裝有直徑大于所述限位槽(607)最大長度的橡膠片(609)。
7.根據權利要求4所述的廢水蒸發裝置清潔機構，其特征在于，所述連接框(403)一端與所述螺旋葉(402)連接，另一端上安裝有縮口管(9)，所述縮口管(9)外周側上沿所述縮口管(9)軸線方向環形陣列有多個用于水流經過的出水管(10)。
8.根據權利要求5所述的廢水蒸發裝置清潔機構，其特征在于，所述濾板(7)滑動安裝在所述豎直管(302)內，所述豎直管(302)內安裝有往復件(11)，所述往復件(11)包括：轉動安裝在所述豎直管(302)內的轉輪(1101)，所述轉輪(1101)轉軸上安裝有擠壓塊(1102)；安裝在所述豎直管(302)內的轉殼(1103)，所述轉殼(1103)內滑動安裝有抵桿(1104)，所述抵桿(1104)頂部安裝有斜塊(1105)，所述斜塊(1105)用于和所述擠壓塊(1102)抵觸，所述抵桿(1104)用于驅動所述濾板(7)向所述下水管(303)的方向運動；安裝在所述抵桿(1104)端部的延面板(1106)，抵桿(1104)通過延面板(1106)與濾板(7)抵觸。
9.根據權利要求5所述的廢水蒸發裝置清潔機構，其特征在于，所述連接繩(506)上安裝有氣囊(12)，所述氣囊(12)位于所述L型管(305)的豎直端內。
10.根據權利要求6所述的廢水蒸發裝置清潔機構，其特征在于，所述導向桿(608)上轉動安裝有轉環(13)，所述轉環(13)沿所述導向桿(608)軸線方向環形陣列有多個轉板(14)。
發明內容
本申請的目的在于：為解決上述背景技術中的問題，本申請?zhí)峁┝藦U水蒸發裝置清潔機構。
本申請為了實現上述目的具體采用以下技術方案：
廢水蒸發裝置清潔機構，包括安裝架，所述安裝架上安裝有蒸發裝置外殼，還包括：
與所述蒸發裝置外殼連通的管道，所述管道用于運輸垃圾滲濾液，所述管道內安裝有濾板；
活動安裝在所述管道內的清潔件，所述清潔件用于對所述管道內表面的最低端進行清潔；
安裝在所述管道內的驅動件，所述驅動件與所述清潔件連接，所述驅動件用于驅動所述清潔件在所述管道最低端內沿所述管道開設方向運動；
安裝在所述管道內的放水件，所述管道上開設有出水口，當所述管道對垃圾滲濾液進行運輸時，所述放水件對所述出水口進行封蓋，當所述管道停止對垃圾滲濾液進行運輸時，所述放水件對所述出水口解除封蓋。
進一步地，所述驅動件包括：
安裝在所述管道內的錐形殼，所述錐形殼由小端到大端的方向?yàn)槔鴿B濾液在所述管道內被運輸?shù)姆较颍?/span>
滑動安裝在所述錐形殼內的推板，所述推板上安裝有推桿；
一端安裝在所述管道內的連接彈簧，所述連接彈簧的另一端與所述推板連接；
滑動安裝在所述管道內的滑動板，所述推桿與所述滑動板連接，所述滑動板上安裝有連接繩，所述連接繩與所述清潔件連接。
進一步地，所述推桿上安裝有延長件，推桿通過延長件與滑動板連接，所述延長件包括：
安裝在所述錐形殼內的容納殼；
一端鉸接在所述容納殼內的鉸接桿，所述鉸接桿上開設有滑孔，所述推桿上構造有凸塊，所述凸塊與所述滑孔滑動配合，所述滑孔靠近所述鉸接桿與所述容納殼的鉸接點；
鉸接在所述鉸接桿另一端的鉸接塊，所述容納殼內滑動安裝有連接桿，所述鉸接塊與所述連接桿滑動連接，所述連接桿用于和所述滑動板連接。
進一步地，所述清潔件包括：
滑動安裝在所述管道內的連接板，所述連接板與所述連接繩連接，所述連接板上轉動安裝有螺旋葉；
安裝在所述螺旋葉轉軸上的連接框，所述連接框上轉動安裝有多個刮動塊，所述刮動塊的外側與所述管道內壁接觸。
進一步地，所述管道包括：
一端與所述蒸發裝置外殼連通的豎直管，所述豎直管的另一端上連通有下水管與水平管，所述濾板安裝在所述豎直管內，所述出水口開設在所述下水管上，所述清潔件安裝在所述水平管內，所述下水管與所述豎直管同軸，所述水平管的軸線與所述豎直管的軸線相垂直；
與所述水平管連通的L型管，所述L型管豎直的一端與所述水平管連通，所述驅動件安裝在所述L型管水平的一端內。
進一步地，所述豎直管的長度大于所述L型管豎直一端的長度，所述放水件包括：
開設在所述豎直管內壁上的滑槽，所述豎直管內滑動安裝有浮球塊，所述浮球塊與所述滑槽滑動連接，所述浮球塊上安裝有抵塊，所述浮球塊的安裝高度高于所述L型管豎直一端的高度；
滑動安裝在所述下水管上的擋蓋，所述擋蓋用于封蓋所述出水口，所述擋蓋上安裝有鉤板，所述鉤板的鉤端卡設在所述滑槽內，所述抵塊用于抵觸所述鉤板，以使所述鉤板與所述滑槽解除連接；
所述擋蓋上安裝有擋板，所述擋板上開設有限位槽，所述下水管內安裝有導向桿，所述導向桿周側上構造有用于插設在所述限位槽內的凸起，所述導向桿上安裝有直徑大于所述限位槽最大長度的橡膠片。
進一步地，所述連接框一端與所述螺旋葉連接，另一端上安裝有縮口管，所述縮口管外周側上沿所述縮口管軸線方向環形陣列有多個用于水流經過的出水管。
進一步地，所述濾板滑動安裝在所述豎直管內，所述豎直管內安裝有往復件，所述往復件包括：
轉動安裝在所述豎直管內的轉輪，所述轉輪轉軸上安裝有擠壓塊；
安裝在所述豎直管內的轉殼，所述轉殼內滑動安裝有抵桿，所述抵桿頂部安裝有斜塊，所述斜塊用于和所述擠壓塊抵觸，所述抵桿用于驅動所述濾板向所述下水管的方向運動；
安裝在所述抵桿端部的延面板，抵桿通過延面板與濾板抵觸。
進一步地，所述連接繩上安裝有氣囊，所述氣囊位于所述L型管的豎直端內。
進一步地，所述導向桿上轉動安裝有轉環，所述轉環沿所述導向桿軸線方向環形陣列有多個轉板。
本申請的有益效果如下：
1、本申請通過在管道內安裝有驅動件與清潔件，使得管道在對垃圾滲濾液進行運輸時，通過清潔件對管道內壁的最低端進行清潔，減少了垃圾滲濾液中雜質在管道內堆積的可能，且當管道停止對垃圾滲濾液進行運輸時，通過放水件的配合，將殘留在管道內的垃圾滲濾液排出，帶動雜質一同被清理到管道外，減少了雜質對管道運輸效果的影響，進而減少了雜質對蒸發裝置工作效率的影響。
2、本申請通過錐形管的安裝方向，使得當推板處于小端時受到的水流壓力較大，而在大端時，受到水流壓力較大，在使用時，通過水流對推板壓力的變化與連接彈簧的配合，使得推板在錐形管內進行往復運動，在使用時，通過水流作為驅動，較為便捷且節能。
3、本申請?jiān)谕茥U與滑動板之間安裝有延長件，通過將滑孔的位置設置在靠近鉸接桿與容納殼的鉸接點處，在鉸接桿轉動時，使得鉸接桿形成費力杠桿，由于費力杠桿省距離，進而增加了連接桿的運動距離，使得連接桿推動或拉動滑動板的距離更遠，使得清潔件在管道內的運動幅度增大，提高了清潔件對管道內的清潔效果。
4、本申請連接板滑動安裝在管道內，沿管道軸線方向在管道內滑動，且螺旋葉與連接板轉動配合，在使用時，使得連接框在管道內轉動并滑動，增加了連接框在管道內的運動幅度，進而增加了清潔件對管道內的清潔效果。
5、本申請將濾板安裝在豎直管內，且下水管位于豎直管的底端，在使用時，當管道停止對垃圾滲濾液運輸時，通過重力影響使得在管道內的垃圾滲濾液與雜質向下水管處運動，通過放水件的配合，將雜質與垃圾滲濾液一同排到管道外，便于對管道進行清理，減少了雜質在管道內堆積的可能。
6、本申請?jiān)诠艿劳Ｖ惯\(yùn)輸垃圾滲濾液時，由于位于豎直管內的垃圾滲濾液的重力勢能大于位于L型管內的垃圾滲濾液，在靜止時，位于豎直管內的垃圾滲濾液向回壓動，當豎直管內的垃圾滲濾液低于浮球塊時，浮球塊受不到水的浮力，而通過重力的影響下落，使得抵塊對鉤板進行抵觸，使得鉤板與滑槽解除連接，使得擋蓋受到重力的影響解除對出水口的封蓋，使得垃圾滲濾液與雜質一同被排出，通過浮力與重力的配合，使得擋蓋對出水口進行封蓋或解除封蓋，較為便捷。
（發明人：鮑天鈞;鮑天鈺）
