公布日：2023.10.31
申請日：2023.09.08
分類號：C02F1/04(2023.01)I;C02F1/00(2023.01)I
摘要
本發明涉及工業廢水處理技術領域，更具體地說，是一種高濃度工業廢水處理裝置，包括底座、控制箱、處理箱、進水管以及排水管，所述處理箱和控制箱均設置在底座上，所述處理箱內設置有篩選倉和蒸餾腔，所述篩選倉和蒸餾腔之間設置有若干個通孔，所述進水管上設置有電磁閥，所述處理箱上設置有與篩選倉連通的進水通道，所述廢水處理裝置還包括：過濾系統，設置在篩選倉內，用于對工業廢水做過濾處理；蒸餾系統，設置在蒸餾腔內，用于對過濾后的廢水做蒸餾處理，所述過濾系統和蒸餾系統連接，過濾系統工作時控制蒸餾系統同步工作；整個裝置自動化程度高，相對于傳統的廢水處理裝置，本裝置的過濾效果更佳，工作人員投入量降低且蒸餾效率更高。
權利要求書
1.一種高濃度工業廢水處理裝置，包括底座、控制箱、處理箱、進水管以及排水管，所述處理箱和控制箱均設置在底座上，所述處理箱內設置有篩選倉和蒸餾腔，所述篩選倉和蒸餾腔之間設置有若干個通孔，所述進水管上設置有電磁閥，所述處理箱上設置有與篩選倉連通的進水通道，其特征在于，所述廢水處理裝置還包括：過濾系統，設置在篩選倉內，用于對工業廢水做過濾處理；蒸餾系統，設置在蒸餾腔內，用于對過濾后的廢水做蒸餾處理，所述過濾系統和蒸餾系統連接，過濾系統工作時控制蒸餾系統同步工作；其中所述過濾系統包括：頂板，活動設置在篩選倉內；底板，活動設置在篩選倉內且位于頂板的一側，所述底板和頂板連接，所述底板上設置有濾網；回收倉，設置在處理箱上且與篩選倉連通；驅動模塊，設置在頂板和處理箱之間，廢水沖擊底板下移時通過驅動模塊控制頂板和底板轉動；以及傳動模塊，設置在篩選倉內且將底板和蒸餾系統連接，所述底板運動時通過傳動模塊控制蒸餾系統工作；所述蒸餾系統包括：流道，設置在蒸餾腔內；加熱模塊，設置在處理箱上，用于加熱蒸餾腔內的廢水；接水模塊，設置在蒸餾腔內且與排水管連通，用于冷凝水蒸氣并將水從排水管排出；以及監控模塊，設置在流道內且與控制箱電性連接，用于監控蒸餾腔內的水位高度；所述加熱模塊包括：轉軸，活動設置在蒸餾腔內；加熱器，數量為若干個且交錯布設在轉軸的外壁上；驅動箱，設置在處理箱內，所述驅動箱內活動設置有與轉軸同軸連接的齒輪；二號活塞，活動設置在處理箱內且兩者之間彈性連接，所述傳動模塊工作時可向驅動箱內充氣；以及齒條，設置在二號活塞上且與齒輪相嚙合；所述接水模塊包括：冷凝板，數量為一組且對稱活動設置在蒸餾腔內，相鄰冷凝板之間通過軟板連接；滑柱，每個所述冷凝板上均成型有導軌，所述滑柱活動設置在導軌內；氣缸，活動設置在蒸餾腔內且其活動端和滑柱連接，所述氣缸和傳動模塊連接；排水箱，設置在蒸餾腔內且與排水管連通；以及接水漏斗，設置在排水箱上且位于冷凝板和排水箱之間；所述傳動模塊包括：空心管，設置在篩選倉內且位于底板的一側；一號活塞，活動設置在空心管內且將空心管分隔為一號腔體和二號腔體，所述一號活塞通過滑桿和底板活動連接；一號輸出管，連接在一號腔體和氣缸之間；以及二號輸出管，連接在二號腔體和驅動箱連通。
2.根據權利要求1所述的高濃度工業廢水處理裝置，其特征在于，所述驅動模塊包括：滑動筒，活動設置在進水通道內且與頂板連接；驅動管，設置在處理箱上，所述驅動管內壁上成型有螺旋槽；滑動座，活動設置在驅動管內且與頂板連接，所述滑動座上滑動嵌設有與螺旋槽滑動配合的滾珠；以及固定箱，活動設置在處理箱上，所述固定箱內收卷有發條，所述滑動座上活動設置有拉環，所述拉環和發條的自由端連接。
3.根據權利要求2所述的高濃度工業廢水處理裝置，其特征在于，所述固定箱和發條之間設置有控制單元，用于控制電磁閥的啟閉。
4.根據權利要求3所述的高濃度工業廢水處理裝置，其特征在于，所述控制單元包括導電頭和導電片；所述導電頭活動設置在固定箱上成型的導槽上，所述導電片設置在固定箱上且位于導電頭的移動路徑上，所述導電頭和發條連接。
5.根據權利要求1所述的高濃度工業廢水處理裝置，其特征在于，所述監控模塊包括：浮板，一端通過螺紋軸活動連接在流道內，所述浮板內設置有卡槽，所述螺紋軸上設置有與卡槽滑動配合的卡條；監控箱，設置在處理箱內，所述監控箱內設置有與控制箱電性連接的壓力傳感器；監控塊，活動設置在監控箱內且與螺紋軸活動連接，所述螺紋軸和監控箱螺紋配合；以及抵觸頭，活動設置在監控塊和壓力傳感器之間，所述抵觸頭和監控塊之間通過彈性件連接。
6.一種高濃度工業廢水處理方法，包括權利要求1所述的廢水處理裝置，其特征在于，所述廢水處理方法具體步驟如下：S100：通過控制電磁閥打開能夠?qū)U水輸入到進水通道內；S200：廢水落在底板上時能夠沖擊底板并使得底板以及頂板下移，在驅動模塊的作用下，控制底板、頂板以及濾網轉動，能夠?qū)⑦z留在濾網上的雜質甩入回收倉內；S300：經過過濾處理的廢水順著通孔進入蒸餾腔內，通過傳動模塊控制蒸餾系統工作對廢水做蒸餾處理并最終將潔凈水從排水管排出。
發明內容
本發明的目的在于提供一種高濃度工業廢水處理裝置，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：

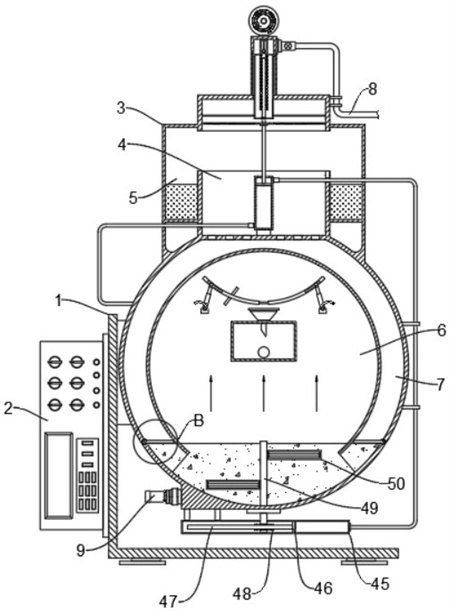

一種高濃度工業廢水處理裝置，包括底座、控制箱、處理箱、進水管以及排水管，所述處理箱和控制箱均設置在底座上，所述處理箱內設置有篩選倉和蒸餾腔，所述篩選倉和蒸餾腔之間設置有若干個通孔，所述進水管上設置有電磁閥，所述處理箱上設置有與篩選倉連通的進水通道，所述廢水處理裝置還包括：
過濾系統，設置在篩選倉內，用于對工業廢水做過濾處理；
蒸餾系統，設置在蒸餾腔內，用于對過濾后的廢水做蒸餾處理，所述過濾系統和蒸餾系統連接，過濾系統工作時控制蒸餾系統同步工作；其中
所述過濾系統包括：
頂板，活動設置在篩選倉內；
底板，活動設置在篩選倉內且位于頂板的一側，所述底板和頂板連接，所述底板上設置有濾網；
回收倉，設置在處理箱上且與篩選倉連通；
驅動模塊，設置在頂板和處理箱之間，廢水沖擊底板下移時通過驅動模塊控制頂板和底板轉動；以及
傳動模塊，設置在篩選倉內且將底板和蒸餾系統連接，所述底板運動時通過傳動模塊控制蒸餾系統工作。
本申請更進一步的技術方案：所述驅動模塊包括：
滑動筒，活動設置在進水通道內且與頂板連接；
驅動管，設置在處理箱上，所述驅動管內壁上成型有螺旋槽；
滑動座，活動設置在驅動管內且與頂板連接，所述滑動座上滑動嵌設有與螺旋槽滑動配合的滾珠；以及
固定箱，活動設置在處理箱上，所述固定箱內收卷有發條，所述滑動座上活動設置有拉環，所述拉環和發條的自由端連接。
本申請更進一步的技術方案：所述固定箱和發條之間設置有控制單元，用于控制電磁閥的啟閉。
本申請更進一步的技術方案：所述控制單元包括導電頭和導電片；
所述導電頭活動設置在固定箱上成型的導槽上，所述導電片設置在固定箱上且位于導電頭的移動路徑上，所述導電頭和發條連接。
本申請又進一步的技術方案：所述蒸餾系統包括：
流道，設置在蒸餾腔內；
加熱模塊，設置在處理箱上，用于加熱蒸餾腔內的廢水；
接水模塊，設置在蒸餾腔內且與排水管連通，用于冷凝水蒸氣并將水從排水管排出；以及
監控模塊，設置在流道內且與控制箱電性連接，用于監控蒸餾腔內的水位高度。
本申請又進一步的技術方案：所述加熱模塊包括：
轉軸，活動設置在蒸餾腔內；
加熱器，數量為若干個且交錯布設在轉軸的外壁上；
驅動箱，設置在處理箱內，所述驅動箱內活動設置有與轉軸同軸連接的齒輪；
二號活塞，活動設置在處理箱內且兩者之間彈性連接，所述傳動模塊工作時可向驅動箱內充氣；以及
齒條，設置在二號活塞上且與齒輪相嚙合。
本申請又進一步的技術方案：所述接水模塊包括：
冷凝板，數量為一組且對稱活動設置在蒸餾腔內，相鄰冷凝板之間通過軟板連接；
滑柱，每個所述冷凝板上均成型有導軌，所述滑柱活動設置在導軌內；
氣缸，活動設置在蒸餾腔內且其活動端和滑柱連接，所述氣缸和傳動模塊連接；
排水箱，設置在蒸餾腔內且與排水管連通；以及
接水漏斗，設置在排水箱上且位于冷凝板和排水箱之間。
本申請再進一步的技術方案：所述傳動模塊包括：
空心管，設置在篩選倉內且位于底板的一側；
一號活塞，活動設置在空心管內且將空心管分隔為一號腔體和二號腔體，所述一號活塞通過滑桿和底板活動連接；
一號輸出管，連接在一號腔體和氣缸之間；以及
二號輸出管，連接在二號腔體和驅動箱連通。
本申請再進一步的技術方案：所述監控模塊包括：
浮板，一端通過螺紋軸活動連接在流道內，所述浮板內設置有卡槽，所述螺紋軸上設置有與卡槽滑動配合的卡條；
監控箱，設置在處理箱內，所述監控箱內設置有與控制箱電性連接的壓力傳感器；
監控塊，活動設置在監控箱內且與螺紋軸活動連接，所述螺紋軸和監控箱螺紋配合；以及
抵觸頭，活動設置在監控塊和壓力傳感器之間，所述抵觸頭和監控塊之間通過彈性件連接。
一種高濃度工業廢水處理方法，包括上述技術方案所述的廢水處理裝置，所述廢水處理方法具體步驟如下：
S100：通過控制電磁閥打開能夠?qū)U水輸入到進水通道內；
S200：廢水落在底板上時能夠沖擊底板并使得底板以及頂板下移，在驅動模塊的作用下，控制底板、頂板以及濾網轉動，能夠?qū)⑦z留在濾網上的雜質甩入回收倉內；
S300：經過過濾處理的廢水順著通孔進入蒸餾腔內，通過傳動模塊控制蒸餾系統工作對廢水做蒸餾處理并最終將潔凈水從排水管排出。
采用本發明實施例提供的技術方案，與現有技術相比，具有如下有益效果：
本發明實施例通過設置過濾系統和蒸餾系統，一方面能夠利用廢水進入進水通道時對底板的沖擊力，使得底板和濾網上下移動的過程中旋轉，實現對廢水進行過濾處理的同時，還能夠利用離心力的作用將濾網上的雜質清理且統一收集，另一方面，能夠利用聯動的結構，帶動蒸餾系統工作，對過濾后的廢水進行高效蒸餾從而得到潔凈水，整個裝置自動化程度高，相對于傳統的廢水處理裝置，本裝置的過濾效果更佳，工作人員投入量降低且蒸餾效率更高。
（發明人：陸賽飛;張峰;丁浩澎;曾文勇;張薇薇）
