申請日2015.07.23

　　公開(公告)日2015.11.18

　　IPC分類號F04D7/00; F04D13/06; F04D29/40; F04D29/08; F04D29/18

　　摘要

　　本發明公開了一種污泥回流泵，包括不銹鋼支架、位于所述不銹鋼支架上的傳動裝置、與所述傳動裝置通過轉動桿傳動連接的提升葉輪以及通過密封件套設在所述提升葉輪外部的導流管，所述提升葉輪為后掠式提升葉輪，所述導流管呈圓筒形，所述導流管的端部安裝有自閉拍門。本發明的污泥回流泵提升葉輪為后掠式提升葉輪，后掠式提升葉輪能夠有效防止泵在處理污水過程中被堵塞的問題，另外后掠式提升葉輪帶有自潔功能，也能很好的防止其本身被污泥纏繞，本發明回流泵在導流管和提升葉輪的連接處采用雙層密封件密封，密封效果好，確保了產品的安全性和可靠性。

　　權利要求書

　　1.一種污泥回流泵，其特征在于：包括不銹鋼支架、位于所述不銹鋼支架上的傳動裝置、與所述傳動裝置通過轉動桿傳動連接的提升葉輪以及通過密封件套設在所述提升葉輪外部的導流管，所述提升葉輪為后掠式葉輪，所述導流管呈圓筒形，所述導流管的端部安裝有自閉拍門。

　　2.根據權利要求1所述的污泥回流泵，其特征在于：所述傳動裝置包括潛水電機、與所述潛水電機傳動連接的減速器以及軸聯器，所述減速器通過所述軸聯器與所述轉動桿的一端連接，所述轉動桿的另一端連接所述提升葉輪。

　　3.根據權利要求2所述的污泥回流泵，其特征在于：還包括鋪設在所述不銹鋼支架兩側的滑軌，所述不銹鋼支架與所述滑軌滑動連接，所述不銹鋼支架的頂部還設有提把。

　　4.根據權利要求3所述的污泥回流泵，其特征在于：所述密封件具有兩層密封層，每層所述密封層為碳化鎢密封層。

　　說明書

　　一種污泥回流泵

　　技術領域

　　本發明涉及一種污泥回流泵，屬于機械制造領域。

　　背景技術

　　在污水生物處理過程中，如污水處理水解酸化法、氧化溝等工藝技術，為了提高除

　　氮除磷效果，需要將后續工藝中的污泥回流到前端工藝，污泥回流泵為二級污水處理廠混合液回流、反硝化脫氮的專用設備，亦可用于地面排水時抽凈化水;灌溉和控制水道系統。

　　發明內容

　　本發明所要解決的技術問題是提供一種帶后掠式提升葉輪的污泥回流泵，該回流泵能夠有效防止泵被污泥堵塞的問題。

　　為解決上述技術問題，本發明所采用的技術方案如下：

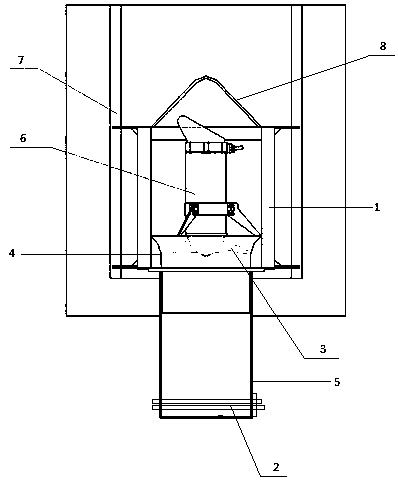

　　一種污泥回流泵，包括不銹鋼支架、位于所述不銹鋼支架上的傳動裝置、與所述傳動裝置通過轉動桿傳動連接的提升葉輪以及通過密封件套設在所述提升葉輪外部的導流管，所述提升葉輪為后掠式提升葉輪，所述導流管呈圓筒形，所述導流管的端部安裝有自閉拍門。

　　進一步優選，所述傳動裝置包括潛水電機、與所述潛水電機傳動連接的減速器以及軸聯器，所述減速器通過所述軸聯器與所述轉動桿的一端連接，所述轉動桿的另一端連接所述提升葉輪。

　　進一步優選，還包括鋪設在所述不銹鋼支架兩側的滑軌，所述不銹鋼支架與所述滑軌滑動連接，所述不銹鋼支架的頂部還設有提把。

　　進一步優選，所述密封件具有兩層密封層，每層所述密封層為碳化鎢密封層。

　　有益效果：本發明與現有技術相比，具有以下優點：本發明的污泥回流泵提升葉輪為后掠式提升葉輪，后掠式提升葉輪能夠有效防止泵在處理污水過程中被堵塞的問題，另外后掠式提升葉輪帶有自潔功能，也能很好的防止其本身被污泥纏繞，本發明回流泵在導流管和提升葉輪的連接處采用雙層密封件密封，密封效果好，本發明的回流泵微揚程、大流量。
