申請日2015.07.24

　　公開(公告)日2016.04.20

　　IPC分類號B01D29/23; B01D29/66; B01D29/64

　　摘要

　　本實用新型提供了一種渦輪式自清洗廢水過濾器,包括筒體(1)，所述筒體(1)內同軸設有由內向外布置的清洗部件(2)和過濾網(3)，所述筒體(1)的頂部和側面分別開設有進水口(5)和出水口(6)，所述筒體(1)的底部設置有排污組件(7)，其特征在于：所述過濾網(3)底部設置有向清洗部件(2)的旋轉軸(201)提供旋轉動力的渦輪(4)。該裝置自清洗不受外部電能的制約，節能且可靠性更高。

　　權利要求書

　　1.一種渦輪式自清洗廢水過濾器,包括筒體(1)，所述筒體(1)內同軸設有由內向外布置的清洗部件(2)和過濾網(3)，所述筒體(1)的頂部和側面分別開設有進水口(5)和出水口(6)，所述筒體(1)的底部設置有排污組件(7)，其特征在于：所述過濾網(3)底部設置有向清洗部件(2)的旋轉軸(201)提供旋轉動力的渦輪(4)。

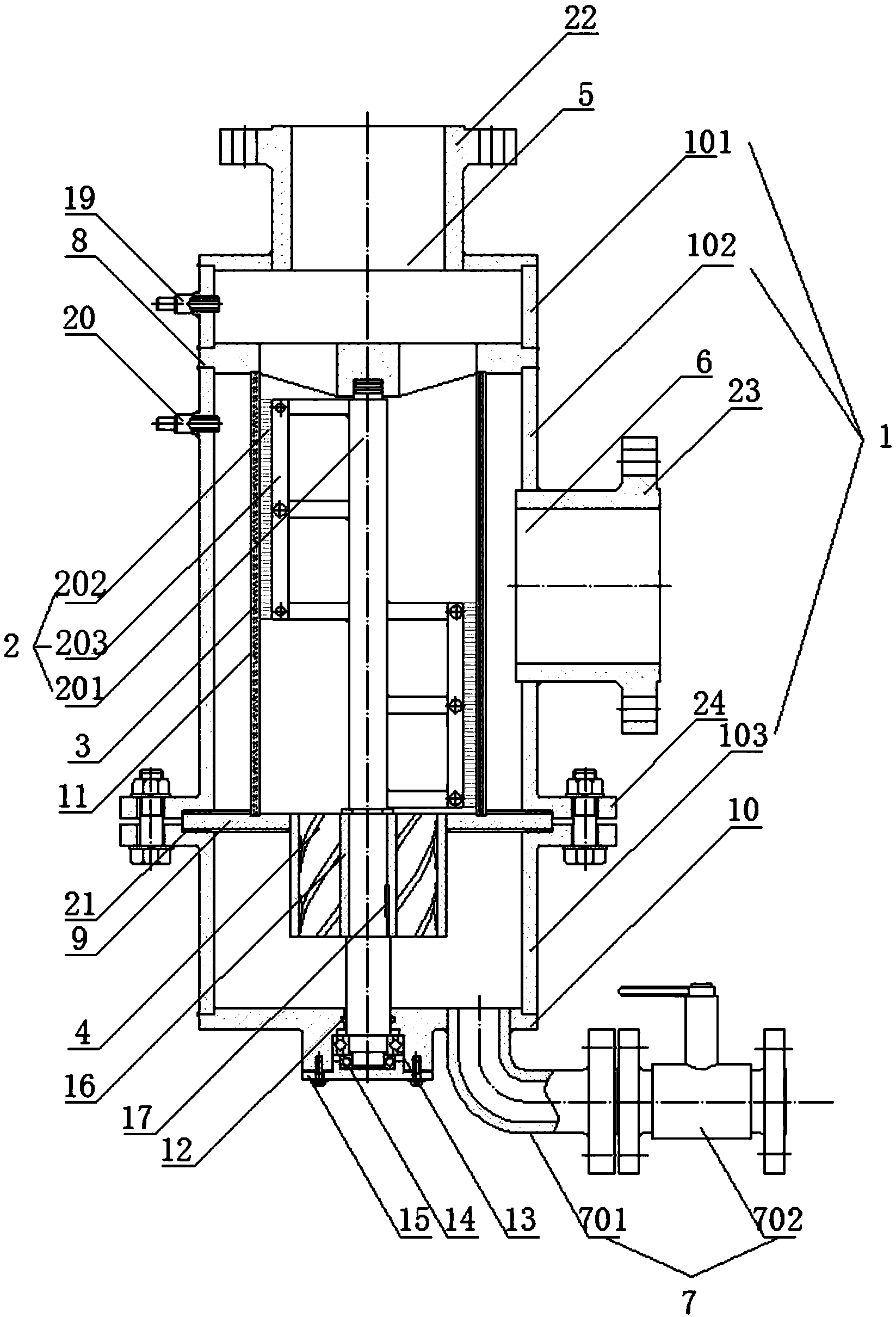

　　2.根據權利要求1所述的渦輪式自清洗廢水過濾器，其特征在于：所述筒體(1)包括上筒體(101)、中間筒體(102)、下筒體(103)，所述上筒體(101)、中間筒體(102)之間設置有上支撐板(8)，所述中間筒體(102)、下筒體(103)之間設置有下支撐板(9)，下筒體(103)底部設置有底板(10)，所述清洗部件(2)包括旋轉軸(201)、清洗刷(202)，所述旋轉軸(201)與清洗刷(202)連接，所述旋轉軸(201)的上軸頭、下軸頭分別活動設置在上支撐板(8)、底板(10)上，所述過濾網(3)的上端、下端分別與上支撐板(8)、下支撐板(9)連接從而將中間筒體(102)內部空間分隔成過濾網(3)內側的圓筒形區域及過濾網(3)外側的環形區域，所述圓筒形區域對應的上支撐板(8)、下支撐板(9)上均設置有通孔，所述渦輪(4)設置于下筒體(103)內安裝在旋轉軸(201)上。

　　3.根據權利要求2所述的渦輪式自清洗廢水過濾器，其特征在于：所述過濾網(3)的內側和外側均設置有將過濾網(3)夾持的支撐架(11)，所述支撐架(11)的上端、下端分別與上支撐板(8)、下支撐板(9)連接。

　　4.根據權利要求2所述的渦輪式自清洗廢水過濾器，其特征在于：所述旋轉軸(201)的下軸頭與底板(10)之間設置有O型橡膠圈(12)。

　　5.根據權利要求2所述的渦輪式自清洗廢水過濾器，其特征在于：所述旋轉軸(201)的下軸頭處從上到下依次安裝有深溝球軸承(13)和推力球軸承(14)，所述推力球軸承(14)下方設置有軸承端蓋(15)提供軸向支撐。

　　6.根據權利要求5所述的渦輪式自清洗廢水過濾器，其特征在于：所述渦輪(4)葉片為螺旋形，每個葉片螺距均相等厚度相同。

　　7.根據權利要求5所述的渦輪式自清洗廢水過濾器，其特征在于：所述渦輪(4)和旋轉軸(201)之間設置有彈性擋圈(16)，所述彈性擋圈(16)與旋轉軸(201)之間設置有鍵(17)。

　　8.根據權利要求2至7任一項權利要求所述的渦輪式自清洗廢水過濾器，其特征在于：所述上筒體(101)側面設置有進口壓力傳感器(19)，所述中間筒體(102)側面設置有出口壓力傳感器(20)，所述排污組件(7)包括排污管(701)和電動排污閥(702)，所述電動排污閥(702)的信號輸入端分別與進口壓力傳感器(19)和出口壓力傳感器(20)電連接。

　　9.根據權利要求8所述的渦輪式自清洗廢水過濾器，其特征在于：所述進水口(5)連接第一法蘭(22)、出水口(6)連接第二法蘭(23)，所述上筒體(101)、上支撐板(8)、中間筒體(102)依次焊接，中間筒體(102)通過第三法蘭(24)與下筒體(103)連接，所述下筒體(103)和底板(10)焊接。

　　10.根據權利要求9所述的渦輪式自清洗廢水過濾器，其特征在于：所述中間筒體(102)、下筒體(103)與所述下支撐板(9)之間均設置有密封墊片(21)。

　　說明書

　　渦輪式自清洗廢水過濾器

　　技術領域

　　本實用新型屬于過濾器技術領域，具體涉及一種渦輪式自清洗廢水過濾器。

　　背景技術

　　對廢水進行回收處理和再次利用，過濾始終是重要的環節，是對水進行深度處理的基礎。過濾的目的是去除水中的懸浮物、膠體、雜質等。目前廢水處理系統中使用較多的是濾網式過濾器，隨著過濾時間的增加，過濾網會出現不同程度的堵塞，因此要定期清洗，帶自清洗功能的過濾器可以在不中斷過濾連續性的同時對過濾網進行自清洗，免除了拆卸過濾元件進行清洗的復雜過程。傳統自清洗過濾器的清洗單元需要的動力一般通過電機來實現，自清洗過濾器在長時間工作中，清洗單元需要持續供電，這使得清洗單元的正常工作依賴于外部提供的電能，一方面不利于節約能源，另一方面也降低了自清洗過濾器工作的可靠性。

　　發明內容

　　有鑒于此，本實用新型提供了一種依靠高效水力渦輪的動力來實現自清洗的渦輪式自清洗廢水過濾器，該裝置保證了清洗單元的工作不依賴于外部提供的能源。

　　一種渦輪式自清洗廢水過濾器,包括筒體，所述筒體內同軸設有由內向外布置的清洗部件和過濾網，所述筒體的頂部和側面分別開設有進水口和出水口，所述筒體的底部設置有排污組件，所述過濾網底部設置有向清洗部件的旋轉軸提供旋轉動力的渦輪。

　　本實用新型的有益效果是：本實用新型提供的渦輪式自清洗廢水過濾器通過流體沖擊渦輪產生轉矩，從而驅動清洗部件旋轉以實現自清洗功能。較現有技術的電機驅動方式，本實用新型所述的水力驅動方式充分利用了流體自身的能量，實現了節能，且自清洗不受外部電能的制約，可靠性更高。
