申請日2015.06.10

　　公開(公告)日2015.10.21

　　IPC分類號C02F103/18; C02F1/12

　　摘要

　　本實用新型公開了一種用于脫硫廢水煙道氣蒸發的高效噴嘴，涉及脫硫廢水煙道氣蒸發裝置領域。該高效噴嘴中，在預熱室內采用二流噴嘴將脫硫廢水霧化成小液滴，小液滴在從二流噴嘴的出口向機械霧化葉片流動的過程中，小液滴的直徑減小，進入機械霧化葉片后，機械霧化葉片在葉輪的旋轉作用下，小液滴會被破碎，直徑進一步減小。因此，采用本實施例提供的霧化器，與現有技術中的雙流體噴嘴相比，無需使用壓縮空氣，即可得到進入煙道中的小液滴，而且，增加了霧化液滴在煙道中的停留時間，進而提高了蒸發脫硫效率。

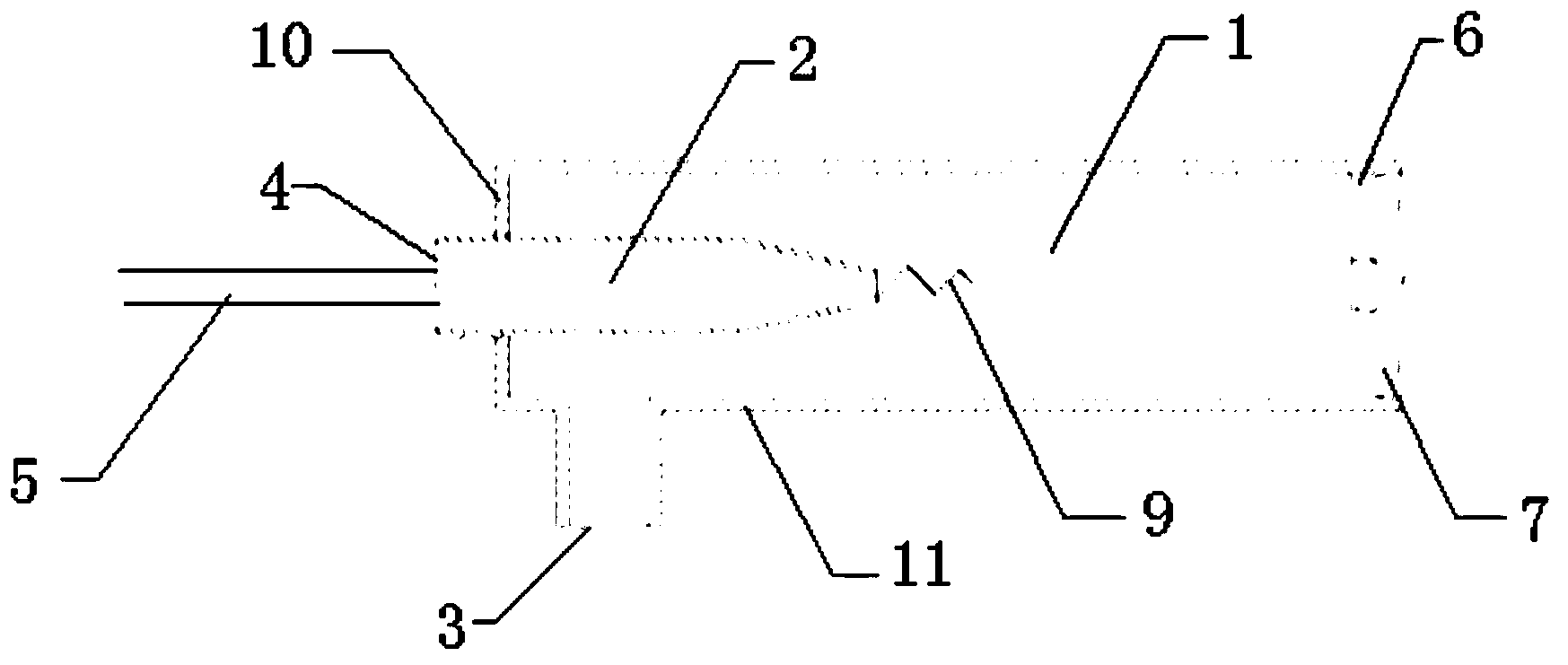

　　摘要附圖



　　權利要求書

　　1.一種用于脫硫廢水煙道氣蒸發的高效噴嘴，其特征在于，包括：預熱室， 所述預熱室的一側設置有二流噴嘴和預熱氣體進口，所述二流噴嘴的進口與輸 送脫硫廢水的管路連通，所述預熱室的另一側設置有霧化液滴出口，且所述霧 化液滴出口處設置有機械霧化葉片，所述機械霧化葉片朝向所述二流噴嘴的出 口設置。

　　2.根據權利要求1所述的用于脫硫廢水煙道氣蒸發的高效噴嘴，其特征在于， 所述二流噴嘴的進口設置在所述預熱室的端面上，所述預熱氣體進口設置在所 述預熱室的側面上。

　　3.根據權利要求1所述的用于脫硫廢水煙道氣蒸發的高效噴嘴，其特征在于， 所述二流噴嘴的進口設置在所述預熱室的側面上，所述預熱氣體進口設置在所 述預熱室的端面上。

　　4.根據權利要求1所述的用于脫硫廢水煙道氣蒸發的高效噴嘴，其特征在于， 所述二流噴嘴采用螺旋式結構。

　　5.根據權利要求1所述的用于脫硫廢水煙道氣蒸發的高效噴嘴，其特征在于， 所述二流噴嘴與所述機械霧化葉片同軸線安裝。

　　6.根據權利要求1所述的用于脫硫廢水煙道氣蒸發的高效噴嘴，其特征在于， 所述機械霧化葉片與所述霧化液滴出口的外沿平齊。

　　7.根據權利要求1所述的用于脫硫廢水煙道氣蒸發的高效噴嘴，其特征在于， 所述機械霧化葉片伸出所述霧化液滴出口的外沿。

　　8.根據權利要求1所述的用于脫硫廢水煙道氣蒸發的高效噴嘴，其特征在于， 所述預熱氣體為煙道氣或過熱蒸汽。

　　9.根據權利要求1所述的用于脫硫廢水煙道氣蒸發的高效噴嘴，其特征在于， 所述預熱氣體進口靠近所述二流噴嘴的進口設置。

　　說明書

　　一種用于脫硫廢水煙道氣蒸發的高效噴嘴

　　技術領域

　　本實用新型涉及脫硫廢水煙道氣蒸發裝置領域，尤其涉及一種用于脫硫廢 水煙道氣蒸發的高效噴嘴。

　　背景技術

　　隨著我國環境保護力度的不斷加大，燃煤電站鍋爐尾氣的排放成為環境保 護中需要重點解決問題。

　　目前，燃煤電站鍋爐大都設置了煙氣脫硫裝置。利用電站鍋爐空氣預熱器 后的煙氣余熱來使脫硫廢水蒸發處理的工藝，具有投資低、占地少的特點。

　　使用煙氣脫硫裝置對脫硫廢水進行處理的過程中，首先對脫硫廢水進行霧 化處理，將大液滴霧化成小液滴，小液滴與煙道氣接觸后，與煙道氣之間進行 熱量的傳遞，實現處理脫硫廢水的目的。

　　可見，在利用煙氣脫硫裝置對脫硫廢水進行蒸發脫硫處理過程中，進入煙 道的小液滴的體積會直接影響蒸發脫硫的效果，小液滴的體積越小，與煙道氣 之間的接觸面積越大，熱量和質量的傳遞速度越快，則小液滴的蒸發速度越快。

　　而現有技術中，霧化指在外加能量的作用下，液體在氣體環境中變成液霧 或其它小霧滴的物理過程。霧化包括機械霧化、介質霧化、特殊噴嘴霧化多種 形式。電站典型情況下，空氣預熱器出口的溫度一般不高(通常為130℃左右)， 廢水的含水量又較高(通常為95%左右)，要實現廢水的有效蒸發處理，需要較 大的氣液接觸面積和較長停留時間。目前通常采用的霧化裝置主要部件為雙流 體噴嘴，即以壓縮空氣作為霧化介質，在高壓的空氣作用下將廢水霧化成細小 的顆粒。雙流體二流噴嘴結構簡單，有良好的霧化性能，并且容易通過調節氣 液比來控制噴霧參數。但要達到廢水的完全蒸發，需要將廢水液滴的直徑降低， 從而需要使用大量的壓縮空氣，進而增加霧化成本。

　　實用新型內容

　　本實用新型的目的在于提供一種用于脫硫廢水煙道氣蒸發的高效噴嘴，從 而解決現有技術中存在的前述問題。

　　為了實現上述目的，本實用新型采用的技術方案如下：

　　一種用于脫硫廢水煙道氣蒸發的高效噴嘴，包括：預熱室，所述預熱室的一 側設置有二流噴嘴和預熱氣體進口，所述二流噴嘴的進口與輸送脫硫廢水的管 路連通，所述預熱室的另一側設置有霧化液滴出口，且所述霧化液滴出口處設 置有機械霧化葉片，所述機械霧化葉片朝向所述二流噴嘴的出口設置。

　　優選地，所述二流噴嘴的進口設置在所述預熱室的端面上，所述預熱氣體進 口設置在所述預熱室的側面上。

　　優選地，所述二流噴嘴的進口設置在所述預熱室的側面上，所述預熱氣體進 口設置在所述預熱室的端面上。

　　優選地，所述二流噴嘴采用螺旋式結構。

　　優選地，所述二流噴嘴與所述機械霧化葉片同軸線安裝。

　　優選地，所述機械霧化葉片與所述霧化液滴出口的外沿平齊。

　　優選地，所述機械霧化葉片伸出所述霧化液滴出口的外沿。

　　優選地，所述預熱氣體為煙道氣或過熱蒸汽。

　　優選地，所述預熱氣體進口靠近所述二流噴嘴的進口設置。

　　本實用新型的有益效果是：本實用新型實施例提供的用于脫硫廢水煙道氣 蒸發的高效噴嘴，預熱室內采用二流噴嘴將脫硫廢水霧化成小液滴，小液滴在 從二流噴嘴的出口向機械霧化葉片流動的過程中，小液滴的直徑減小，進入機 械霧化葉片后，機械霧化葉片在葉輪的旋轉作用下，小液滴會被破碎，直徑進 一步減小。因此，采用本實施例提供的霧化器，與現有技術中的雙流體噴嘴相 比，無需使用壓縮空氣，即可得到進入煙道中的小液滴，而且，增加了霧化液 滴在煙道中的停留時間，進而提高了蒸發脫硫效率。
