申請日2015.06.10
公開(公告)日2015.10.07
IPC分類號C02F1/44; B01D61/12; B01D61/08
摘要
本實用新型涉及水處理反滲透系統領域，尤其是一種水處理反滲透系統段間增壓裝置，它包括設置在反滲透系統中的段間增壓泵，在反滲透系統中設置有用于檢測水中鹽含量的電導率計，電導率計與反滲透系統中的系統控制模塊連接，所述的系統控制模塊與段間增壓泵控制器連接，段間增壓泵控制器與段間增壓泵的電機連接。該水處理反滲透系統段間增壓裝置，可以在高鹽份污水的水處理反滲透系統正常工作時判斷水中鹽含量的波動變化，并且及時地聯動段間增壓泵電機的運行變化，以確保系統正常運行;結構簡單，性能可靠。

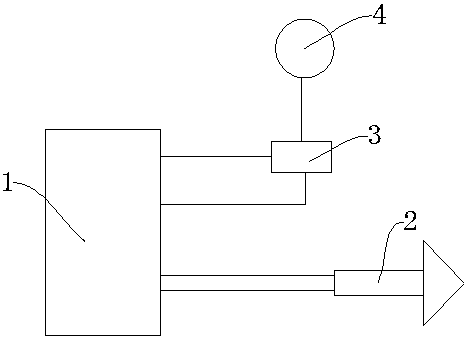

摘要附圖
權利要求書
1.一種水處理反滲透系統段間增壓裝置，它包括設置在反滲透系統中的段間增壓泵，其特征是：在反滲透系統中設置有用于檢測水中鹽含量的電導率計，電導率計與反滲透系統中的系統控制模塊連接，所述的系統控制模塊與段間增壓泵控制器連接，段間增壓泵控制器與段間增壓泵的電機連接。
2.根據權利要求1所述的一種水處理反滲透系統段間增壓裝置，其特征是：所述的電導率計通過系統控制模塊與增壓泵控制器連接，增壓泵控制器與增壓泵的電機連接。
說明書
水處理反滲透系統段間增壓裝置
技術領域
本實用新型涉及水處理反滲透系統領域，尤其是一種水處理反滲透系統段間增壓裝置。
背景技術
目前，公知的水處理反滲透系統構造是由高壓泵、段間高壓泵、反滲透膜組件、進水閥和濃排閥組成。反滲透系統工作時先打開濃排閥和進水閥一段時間后啟動高壓泵和段間增壓泵。但是，不同的水質對反滲透系統的產水率會有不同影響。現有反滲透系統不能充分利用反滲透系膜組件的高回收率，容易造成資源浪費。
實用新型內容
本實用新型的目的是為了解決上述技術的不足而提供一種水處理反滲透系統段間增壓裝置，能精準地隨水中鹽份含量的瞬時波動進行同步調整段間增壓泵及增壓泵的電機的運行轉速，以提高反滲透系統膜組件的回收率。
為了達到上述目的，本實用新型所設計的水處理反滲透系統段間增壓裝置，它包括設置在反滲透系統中的段間增壓泵，在反滲透系統中設置有用于檢測水中鹽含量的電導率計，電導率計與反滲透系統中的系統控制模塊連接，所述的系統控制模塊與段間增壓泵控制器連接，段間增壓泵控制器與段間增壓泵的電機連接。
上述技術方案，在水處理反滲透系統中，設置電導率計用于檢測水中鹽的含量，使電導率計的輸出信號進入系統控制模塊。經過系統控制模塊的計算在觸摸屏上實時顯示當前反滲透系統中的含鹽量，當電導率處于高位運行時啟動段間增壓泵或增加段間增壓泵的電機運行轉速，直至電導率處于常規范圍時停止段間增壓泵或降低段間增壓泵的電機運行轉速。從而達到能夠精準、迅速地判斷系統進水的含鹽量的同時保護反滲透系統正常高效運作的目的。
所述的電導率計通過系統控制模塊與增壓泵控制器連接，增壓泵控制器與增壓泵的電機連接。該技術方案在水中的含鹽量達到一定上限時，系統控制模塊同時提高段間增壓泵和增壓泵的電機運行轉速，確保反滲透系統的正常高效運轉。
本實用新型所得到的水處理反滲透系統段間增壓裝置，可以在高鹽份污水的水處理反滲透系統正常工作時判斷水中鹽含量的波動變化，并且及時地聯動段間增壓泵電機的運行變化，以確保系統正常運行;結構簡單，性能可靠。
