淀粉糖工業是發酵工業的分支產業，它是以玉米、谷物、薯類等農產品為主要原料，運用生物技術經過水解、轉化而生產制成淀粉糖。目前，我國淀粉糖產業產品總量居世界第二位，成為名副其實的淀粉糖生產大國。隨著淀粉糖產量不斷提高，淀粉糖生產廢水的排放量也在不斷增加。
淀粉糖加工生產廢水主要特點是“四高一低”，即COD高、SS高、總氮高、磷酸鹽高，pH低。由于淀粉糖生產加工工藝的不同，其水質、水量也不盡相同，而且變化幅度大，廢水中主要含有糖類、有機酸、無機鹽等物質，屬于食品工業中污染最嚴重的廢水之一。上述廢水中的有機質在處理過程中產生H2S和NH3等致臭氣體，濃度遠高于市政生活污水和一般工業廢水，嚴重危害廠內職工和周邊居民的健康。因此，必須對生產廢水處理過程中所產生的高濃度惡臭氣體妥善處理后達標排放。
1、項目概況
1.1 項目簡介
廣東某食品工業企業生產的淀粉糖以玉米淀粉為原料，主要產品包括果葡糖漿、葡萄糖漿、啤酒用糖漿、麥芽糖、低聚異麥芽糖等，廣泛應用于飲料、啤酒、糖果、口香糖、果醬、果凍、燒烤、餅干、冰淇淋等食品的生產。該企業的淀粉糖酶水解處理過程中，在凝膠和過濾段產生大量廢水需要處理。污水站處理規模為4000m3/d，主要工藝流程:集水池→均衡池→SBＲ池→UASB池→好氧池→二沉池→出水排放。本工程主要對集水池、均衡池、SBＲ池、UASB池等預處理段和生化段構筑物的臭氣進行收集處理，系統設計臭氣處理量為8000m3/h，其中集水池為1600m3/h，均衡池為1500m3/h，SBＲ池為2400m3/h，UASB池為2500m3/h。
1.2 設計指標及排放要求
通過對該項目收集范圍內的臭氣指標進行檢測，以硫化氫、氨氣、臭氣濃度作為衡量污水站惡臭氣體污染狀況的指標。根據第三方檢測結果，硫化氫為200～500mg/m3，氨氣為30～100mg/m3，臭氣濃度為50000～100000。處理后氣體排放指標應滿足《惡臭污染物排放標準》(GB14554—1993)中15m煙囪有組織排放標準，即排放速率硫化氫≤0.33kg/h，氨氣≤4.9kg/h，臭氣濃度≤2000。
2、臭氣處理工程設計
臭氣處理工程包括氣體收集系統、處理工藝設備、在線監測儀表三部分。其中，氣體收集系統主要包括臭源加罩、收集管道以及收集風機，處理工藝設備包括堿洗塔和生物濾池。
2.1 氣體收集系統
①臭源加罩
對于污水站不同的臭源，根據運行管理的需要，應考慮不同的加罩方式。本項目收集的臭源點為淀粉糖生產廢水處理過程中的調節池和生化工藝段，均為高濃度臭氣源，其中的硫化氫和氨氣濃度很高，腐蝕性極強，因此選用了碳鋼骨架(外側)+氟碳纖膜(反吊)結構形式，使臭氣與碳鋼不能直接接觸，并預留觀察窗方便檢查罩內設備的運行情況。膜的所有與池壁連接的外邊框全部采用鍍鋅方管或者鍍鋅扁鋼收口壓邊處理，與臭氣、污水直接接觸的鋼構件及所有緊固件采用SS304不銹鋼件，外部碳鋼構件全部采用熱浸鋅處理。

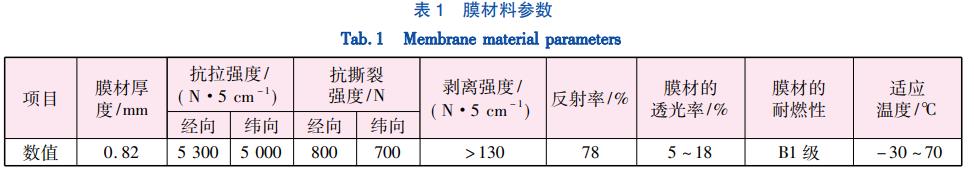

反吊膜采用了國產膜，膜材料的基材為聚酯纖維布，涂聚氯乙烯(PVC)涂層材料，再雙面涂聚偏二氟乙烯(PVDF)表面處理層，PVDF與UV光固化雙重處理。主要技術參數見表1。
②收集管道
氣體收集管道采用玻璃鋼材質，主干管設計風速8～10m/s，支管設計風速4～6m/s，收集口風速3～4m/s，每個臭源點在反吊膜四周設有4個收集口。氣體收集管道總長約150m，沿水池走道外側連接至處理裝置。
③收集風機
為確保風機在強腐蝕氣體工況下連續運行，收集風機采用玻璃鋼離心風機，Q=8000m3/h，P=2.5kPa，N=11kW。風機共2臺，1用1備，均配有玻璃鋼隔音箱，避免對周邊敏感點產生噪聲污染。
2.2 處理工藝設備
2.2.1 工藝流程選擇

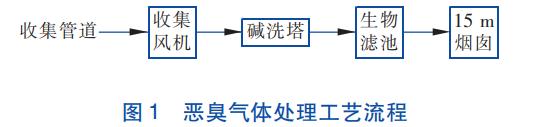

與其他行業廢水臭氣相比，該項目的臭氣屬于高濃度臭氣，其硫化氫、氨氣以及臭氣濃度等特征污染物指標均很高。對于此類高濃度臭氣，宜采用兩段式處理工藝，分別提高硫化氫和氨氣的去除效率，使臭氣濃度最終達標。兩段式生物法處理臭氣的優勢是運行費用低，缺點是占地面積大，而兩段式化學吸收處理的優點是占地面積小，缺點是運行藥劑成本偏高。由于本項目地處市中心繁華地段，用地非常緊張，結合用地、運營成本和排放標準的要求，采用了堿洗+生物濾池的聯合處理工藝，在減少用地的同時適當降低運行藥劑成本。惡臭氣體處理工藝流程見圖1。
污水站內的高濃度惡臭氣體，通過收集管道并由風機增壓后，自下而上經過堿洗塔，在塔內與循環噴淋的堿液充分接觸，去除部分酸性污染物后，進入生物濾池進行深度處理。堿洗塔裝有PP材質的多面空心球作為填料，以增大氣液接觸面積。生物濾池分為預洗噴淋段和生物段，預洗噴淋段的填料為PP材質的多面空心球，采用循環噴淋，在保持臭氣水分的同時，將前端帶出的堿液去除。然后臭氣通過生物段濕潤、多孔和充滿活性微生物的填料層，臭氣中的污染物質被填料層中的微生物吸附、吸收和降解，轉化成二氧化碳、水和其他簡單無機物。微生物所需的營養物質由填料供給，處理后的尾氣通過15m煙囪達標排放。
2.2.2 主要設備及參數
①堿洗塔
采用逆流式堿洗塔，主要包括:噴淋塔體、循環水箱、PP填料、循環噴淋系統。利用水氣逆向接觸，使廢氣中的污染物質被循環噴淋液捕捉，從而達到去除效果。循環堿液選用10%的NaOH。噴淋塔尺寸:1300mm×3700mm，塔體為玻璃鋼;填料層高度:2m，噴淋填料采用50mm的PP材質多面空心球;填料停留時間:1.2s;噴淋水泵采用氟塑料泵，Q=24m3/h，H=150～200kPa，N=5.5kW，1用1備，并選用磁翻板液位計來控制水泵的啟停。
②生物濾池
生物濾池是去除污染物的主要設備，由預洗段和生物段組成，并配有噴淋系統。生物濾池框架總體尺寸:9.0m×5.0m×2.8m。池體整體框架由6mm的玻璃鋼板與70mm×70mm外部碳鋼方管骨架組成。
生物濾池預洗段停留時間為2s，生物段停留時間為25s。預洗段填料采用50mm的多面空心球，生物填料采用有機、無機混合填料，填料層高1.5m，氣體均自下而上逆流通過填料層。噴淋系統包括預洗段循環噴淋和生物段加濕噴淋。噴淋水泵均采用立式離心泵，共3臺，Q=3.6m3/h，H=300～400kPa，N=0.75kW。其中，預洗段配置2臺循環噴淋泵，1用1備，連續噴淋;生物段配置1臺噴淋泵，間歇噴淋。
2.3 在線監測儀表
配置一套實時在線監控儀表系統，在裝置進氣管道上設有在線甲烷監測儀，用于防爆安全預警;在進、出口處均配有H2S和NH3在線監測儀，用于監測處理效果;在堿洗塔循環水箱設有pH計，用于控制堿液的更換。在線監測數據實時傳輸?shù)浆F(xiàn)場控制柜，實現系統設備相關參數的顯示和控制功能。
3、運行效果

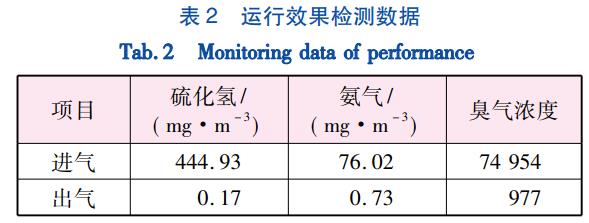

該除臭工程于2019年8月開始進場施工，2019年12月完成調試，已連續運行10個月，現場設備運轉正常。經現場分析檢測，除臭效果完全滿足設計要求，H2S、NH3和臭氣濃度的去除效率分別達到99%、99%和98%以上。各項指標出口排放速率均滿足設計要求。具體檢測數據見表2。
4、經濟技術指標

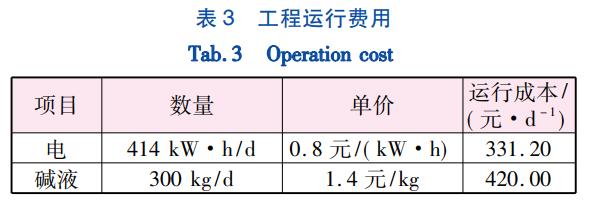

該除臭工程處理規模為8000m3/h，包含收集加罩及處理設備的總投資為200萬元。系統采用PLC自動化控制，無需專人看護，維護成本低。直接運行成本主要包括電費、水費和堿液費用;噴淋用水采用污水站中水，水費忽略不計，則直接運行總成本約751.20元/d，見表3。
5、運行管理注意事項
①堿液結晶析出會磨損噴淋泵的機械密封，從而造成機封漏水，應注意控制堿洗噴淋的循環液濃度，尤其是冬季低溫時期，避免因濃度過高而析出NaOH晶體。
②監測堿洗塔的壓降，堿洗塔的除霧器會因使用時間長造成堵塞，壓降升高，應及時反沖洗。
③重點觀察生物濾池填料滲出液的pH值，根據滲出液pH變化情況調整系統運行參數，避免因過度酸化造成填料板結。
④定期檢查系統噴頭堵塞情況，并對堵塞的噴頭及時更換或清理，避免出現噴淋不均的情況。
6、結論
①對于淀粉糖生產廢水處理站含高濃度H2S、NH3的臭氣，采用堿洗+生物濾池組合工藝進行處理，能夠有效去除惡臭污染物，對H2S、NH3的去除率均達到99%以上。
②采用的堿洗+生物濾池組合工藝具有去除效率高、運行費用低等優點，經堿洗降低污染物濃度后，生物濾池對臭氣濃度的去除穩定高效，使整個系統對臭氣濃度的去除率達98%以上，處理后的臭氣濃度滿足《惡臭污染物排放標準》(GB14554—1993)。該組合工藝直接運行總成本約為751.20元/d，運行成本低，可為同類高濃度臭氣治理工程設計和實施提供參考。（來源：廣州中洲環保科技有限公司，廣東中洲環保實業有限公司，廣東省工業有機廢氣及惡臭控制工程技術研究中心，廣東省南方環保生物科技有限公司）
