工業園區廢水因進水來源廣泛、水質復雜不穩定，且進水中含有大量難降解、致突變、致畸變、致癌的有機物及有毒物質，可生化性較差，且可能含有無機酸、堿類等刺激性、腐蝕性的物質。僅靠單一的生化處理工藝很難將廢水中難降解有機物及重金屬離子去除，導致出水不達標。經研究，采用“物化處理+生化處理+Fenton氧化+BAF”組合工藝對工業園區廢水進行處理，能有效提高廢水中CODCr、BOD5等污染物的去除率�，F以江西某工業園區污水廠項目為例，對該工藝作詳細介紹。
1、項目概況

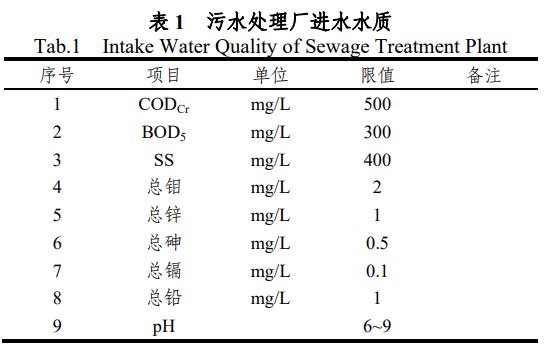

本項目位于江西某化工園區，項目來水主要為園區內各企業生產產生的化工廢水及生活污水。園區廢水產生量為3188t/d，廢水中含有大量的苯和苯胺難降解物質及鉛，鋅，硒，礦物油等有害的物質，廢水可生化性低。本工程設計污水處理能力為5000m3/d。污水處理廠進水水質見表1。

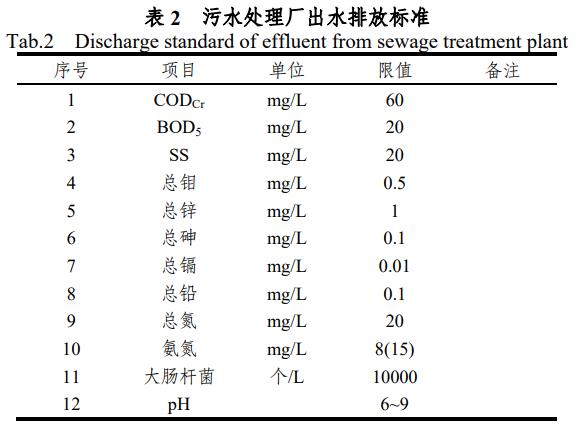

經處理后，污水廠處理出水水質需達到《城鎮污水處理廠污染物排放標準》(GB18918-2002)中一級標準的B標準排放要求。污水處理廠出水排放標準見表2。
2、工藝流程

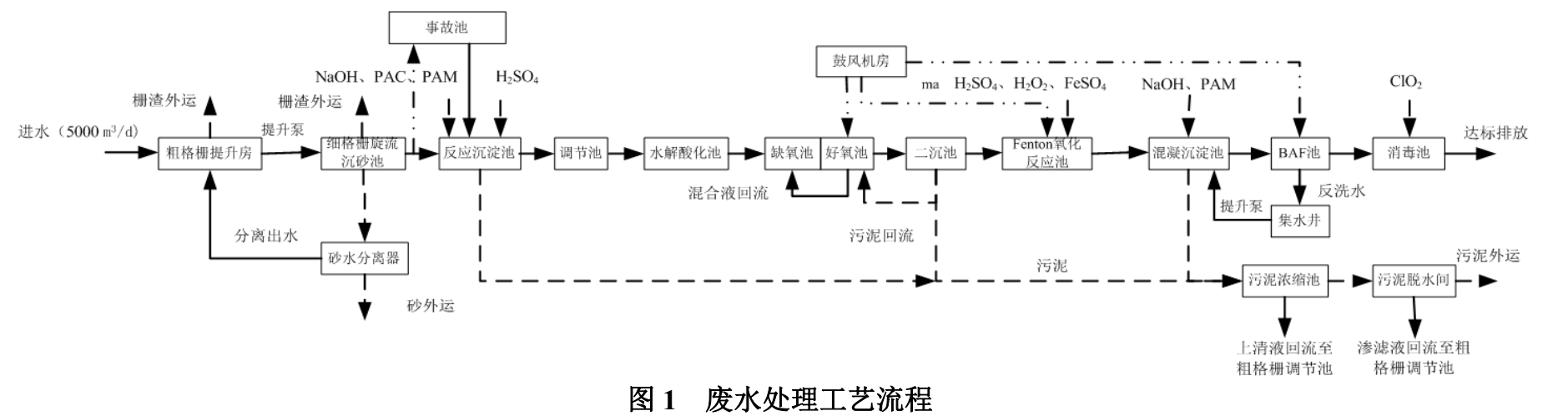

本項目采用“物化處理+生化處理+Fenton氧化+BAF”組合工藝對工業園區廢水進行處理，具體工藝流程如圖1所示。
園區內的生產廢水和生活污水先進入粗格柵提升泵房，經粗格柵去除一些漂浮物，再提升至細格柵沉砂池，沉砂池采用旋流式，可有效地去除附著在砂粒表面的有機物。除砂后的污水進入反應沉淀池，調至堿性，加PAC、PAM混凝沉淀去除懸浮固體和重金屬離子。反應沉淀池后的廢水自流入水解酸化池，在此作廢水緩沖的同時進行將廢水中的大分子物質進行分解，提高廢水可生化性，便于后續生化系統處理。
水解酸化出水進入缺氧池，利用缺氧環境進行硝化和反硝化作用處理污染物。缺氧池出水進入好氧池。好氧池中活性污泥，在鼓風機曝氣的作用下，混合液得到足夠的溶解氧并使活性污泥和廢水充分接觸。廢水中的可溶性有機污染物為活性污泥所吸附并被存活在活性污泥上的微生物群體所分解。經過微生物的降解、硝化、反硝化等一系列復雜的微生物作用從而使廢水得到凈化。
好氧池出水進入二沉池，沉淀池進一步降低出水中的有機物和SS，在沉淀池中進行泥水分離。二沉池出水進入Fenton氧化反應池，調節pH至酸性條件下通過加入雙氧水和硫酸亞鐵，使難處理的有機物質斷鏈分解，提高可生化性。Fenton處理后的出水先進行pH調節，再通過加PAM進行混凝沉淀，去除懸浮固體�；炷蟪鏊M入中間水池，由BAF提升泵提升至曝氣生物濾池，進一步對污水中的有機物進行好氧生物降解。曝氣生物濾池出水利用二氧化氯進行消毒，以滿足回用排放標準。
考慮園區產生的廢水水量水質不穩定，故污水站設置1座事故池，用于暫存突發事故排水。再通過事故池潛水泵提升到反應沉淀池，與其他廢水混合后一同進入后續處理部分。生化污泥和物化污泥進入污泥池，再經帶式一體化壓濾機壓濾后將泥餅外運處置。污泥池的上清液和壓濾液回流至粗格柵提升泵房。
3、主要構筑物及設備設計參數
3.1 粗格柵提升泵房(1座)
污水來自污水總管，有可能含有部分漂浮物，首先經過粗格柵可以去除大的漂浮物，以保證污水提升系統的正常運行，再由提升泵提升至旋流沉砂池。粗格柵提升泵房單座設計流量7500m3/d，外形尺寸為15.5m×6.0m×8.4m，其中格柵渠外形尺寸為5.5m×0.8m×5.9m，調節池外形尺寸為10.0m×6.0m×8.4m，停留時間為0.5h，鋼筋混凝土結構。
內設回轉式機械格柵2臺，格柵寬度600mm，格柵間隙10mm，格柵傾角75°;閘門4臺;啟閉機4臺;無軸螺旋輸送機1臺;潛水提升泵3臺，流量160m3/h，揚程15m，兩用一備，帶自耦裝置;電動葫蘆1臺;電磁流量計1臺;超聲波液位計1臺，范圍0~10m。
3.2 細格柵旋流沉砂池(1座)
廢水通過細格柵渠去除細小的漂浮物，通過細格柵渠分離出小的柵渣經無軸螺旋輸送機至渣槽，然后集中外運處置。旋流沉砂池進行砂水分離，砂集中至砂槽，然后外運處置。細格柵旋流沉砂池設計流量7500m3/d，外形尺寸為18.9m×9.6m×5.0m，其中格柵渠外形尺寸為7.0m×3.0m×2.0m，旋流沉砂池(2座)外形尺寸為Φ18.3m×5.0m，有效容積為635m3，停留時間為4h，鋼筋混凝土結構。
內設回轉式機械格柵2臺，格柵寬度700mm，格柵間隙3mm，格柵傾角75°;閘門6臺;啟閉機6臺;無軸螺旋輸送機1臺;吸砂泵2臺，流量28m3/h，揚程10m，一用一備;除砂機2臺;砂水分離器1臺，流量16L/s。
3.3 反應沉淀池(2座)
在反應池中加片堿調節pH，在沉淀池中通過投加PAC，PAM絮凝沉淀去除水中小粒徑的懸浮固體和重金屬離子。反應沉淀池單座設計流量3750m3/d，反應池尺寸為6.0m×2.0m×4.2m，沉淀池尺寸為30.0m×6.0m×4.2m，表面負荷為1.03m3/m2·h，鋼筋混凝土結構。
內設桁車式刮泥機2臺，寬度8m;污泥泵2臺，流量30m3/h，揚程12m，一用一備;槳葉式攪拌機4臺;浸入式在線pH計2臺。
3.4 節池(1座)
廢水在調節池內調節水質水量。調節池單座設計流量5000m3/d，外形尺寸為20.0m×12.0m×5.0m，有效水深4.5m，有效容積1080m3，停留時間5.2h，鋼筋混凝土結構。
積1080m3，停留時間5.2h，鋼筋混凝土結構。內設潛水提升泵3臺，流量105m3/h，揚程15m，兩用一備，帶自耦裝置;超聲波液位計1臺，范圍0~6m;槳葉式攪拌機1臺;浸入式在線pH計1臺。
3.5 沖水解酸化池(2座)
脈沖水解酸化池收集反應沉淀池后的出水，調節水質，提高廢水的可生化性。脈沖水解酸化池單座設計流量2500m3/d，外形尺寸為21.0m×10.0m×6.0m，有效水深5.3m，有效容積1113m3，停留時間9.3h，鋼筋混凝土結構。
留時間9.3h，鋼筋混凝土結構。內設脈沖布水器2套，布水管2套。
3.6 缺氧池(2座)
利用缺氧環境培養適宜好氧和兼氧微生物處理污染物。缺氧池單座設計流量2500m3/d，外形尺寸為10.0m×10.0m×6.0m，有效水深5.0m，有效容積500m3，停留時間4.2h，鋼筋混凝土結構。
內設潛水攪拌機2臺。
3.7 好氧池(2座)
在鼓風曝氣的作用下，懸浮在水中的微生物能有效地分解廢水中的有機物，同時能將污水中各種形態氮氧化成硝態氮。生物膜和懸浮在水中的微生物在鼓風曝氣的作用下能有效地分解廢水中的有機物，同時能將廢水中各種形態氮氧化成硝態氮。好氧池單座設計流量2500m3/d，外形尺寸為28.0m×10.0m×6.0m，有效水深4.7m，有效容積1316m3，停留時間11.6h，鋼筋混凝土結構。
內設混合液回流泵3臺，流量300m3/h，揚程6m，兩用一備;可提式微孔曝氣管560套，規格67×1000，曝氣量2.0~12.0m3/h個，服務面積0.5~1.5m2/個，氧氣利用率20%~30%，氣泡平均直徑1~3mm;DO儀2臺，測量范圍0~20mg/L;曝氣管網兩套。
3.8 二沉池(2座)
廢水在沉淀池中沉淀去除懸浮物，對生化系統出水進行泥水分離;污泥部分回流至好氧池、缺氧池，剩余污泥則輸送至污泥池。二沉池單座設計流量2500m3/d，二沉池外形尺寸為Φ13.0m×5.0m，配水污泥泵池(1座)外形尺寸為8.0m×6.0m×5.0m，表面負荷0.86m3/m2·h，有效水深4.5m，有效容積597m3，鋼筋混凝土結構。
內設半橋式刮泥機2臺，長度13m;污泥泵3臺，流量105m3/h，揚程12m，兩用一備，帶自耦裝置;超聲波液位計1臺，范圍0~6m。
3.9 Fenton氧化反應池(2座)
利用雙氧水及亞鐵離子在酸性條件下，氧化難降解污染物質。Fenton氧化反應池單座設計流量2500m3/d，外形尺寸為20.0m×8.0m×5.0m，有效水深4.2m，有效容積672m3，停留時間6.25h，鋼筋混凝土結構。
內設在線pH計2臺;ORP儀2臺，量程±1000mv;氣攪拌系統2套。
3.10 混凝沉淀池(2座)
通過加NaOH調節水中pH至中性，然后加入混凝劑PAM，使污水中的污染物質凝聚沉淀�；炷恋沓貑巫O計流量2500m3/d，外形尺寸為20.0m×8.0m×5.0m，其中反應區域尺寸為18.0m×8.0m×5.0m，沉淀區域尺寸為8.0m×2.0m×5.0m，有效水深4.0m，表面負荷0.89m3/m2·h，鋼筋混凝土結構。
內設污泥泵3臺，流量30m3/h，揚程15m，兩用一備;在線pH計2臺;氣攪拌系統2套。
3.11 中間水池(1座)
暫存混凝沉淀池出水，將其提升至BAF池。中間水池單座設計流量5000m3/d，外形尺寸為8.0m×6.2m×5.0m，有效水深4.5m，有效容積223.2m3，停留時間0.89h，鋼筋混凝土結構。
內設潛水提升泵3臺，流量135m3/h，揚程12m，兩用一備，帶自耦裝置;超聲波液位計1臺，范圍0~6m。
3.12 BAF池(8座)
曝氣生物濾池采用上向流曝氣生物濾池，是將二沉池出水中的碳化有機物進行好氧生物降解，并將TKN部分轉化為硝態氮。它包括緩沖配水室、曝氣系統、承托層和濾料層、出水系統、反沖洗系統等。BAF池設計流量5000m3/d，單座設計流量625m3/d，外形尺寸為4.0m×4.0m×6.0m，有效水深5.5m，有效容積88m3，鋼筋混凝土結構。濾速為1.6m3/m2·h，氣水聯合反沖洗形式，反沖洗氣量為5.34m3/min，反沖洗水量為320m3/h。
內設反沖洗水泵3臺，流量160m3/h，揚程15m，兩用一備;陶粒濾料320m3，規格為Ф3-5mm;濾板128塊，規格為980mm×980mm×100mm;長柄濾頭4608個，每平方米40個;生物濾池專用曝氣器6400個，進水電動閥8套;進氣電動閥8套;出水電動閥8套;反洗進水電動閥16套;反洗進氣電動閥8套;布氣系統8套;布水系統8套。
3.13 集水池(1座)
集水池可暫存BAF反洗水。集水池設計流量160m3/d，外形尺寸為8.0m×6.2m×5.0m，有效水深4.5m，有效容積223.2m3，停留時間1.2h，鋼筋混凝土結構。
內設潛水提升泵2臺，流量33m3/h，揚程9m，一用一備，帶自耦裝置;超聲波液位計1臺，范圍0~6m。
3.14 清水池、消毒池(1座)
給BAF提供反洗用水，設置消毒區域。清水池、消毒池設計流量5000m3/d，清水池外形尺寸為8.0m×5.4m×5.0m，消毒池外形尺寸為8.0m×5.4m×5.0m，有效水深4.5m，鋼筋混凝土結構。
內設超聲波液位計1臺，范圍0~6m;超聲波流量計1臺，規格5000m3/d;COD在線監測一套，測量范圍0~1000mg/L。
3.15 事故池(1座)
針對廢水水量水質不穩定設置事故池，應對突發事故。事故池設計流量5000m3/d，外形尺寸為20.0m×20.0m×5.0m，有效水深4.5m，有效容積1800m3，停留時間8.6h，鋼筋混凝土結構。。
內設潛水提升泵2臺，流量62.4m3/h，揚程12m，一用一備，帶自耦裝置;超聲波液位計1臺，范圍0~6m。
3.16 污泥池(1座)
收集二沉池的剩余污泥和混凝沉淀池的污泥，調節污泥的泥質。污泥池設計流量5000m3/d，外形尺寸為9.0m×9.0m×5.0m，有效水深4.5m，有效容積364.5m3，鋼筋混凝土結構。
3.17 壓濾機房、堆泥棚(1座)
放置帶式脫水機，螺桿泵以及加藥設備，壓濾脫水后的污泥外運，濾液回流至調節池。壓濾機房外形尺寸為15.0m×9.0m，堆泥棚外形尺寸為15.0m×9.0m，框架結構。
內設帶式脫水機2臺，處理量45m3/h，一用一備，帶自耦裝置;污泥螺桿泵2臺，流量45m3/h，揚程0.3Mpa，一用一備;PAM陽離子加藥系統1套，包括加藥泵2臺、加藥桶2個、攪拌機2臺;管道混合器2套;皮帶輸送機2臺，帶寬500mm;清洗水泵2臺，流量13.5m3/h，揚程0.5Mpa，一用一備;空壓機2臺，流量0.36m3/h，揚程0.7Mpa，一用一備;軸流風機2臺。
4、運行成本分析
運行費用主要包括電費及藥劑費。設計水量為5000m3/d，裝機總功率539.69kw，運行功率350.71kw，可得出一天耗電量為6429.64kw，電費0.8元/kwh，功率因子取0.6，算出電費3086.23元/d，藥劑費5414.35元/d;得出噸水運行費用(3086.23+5414.35)/5000=1.7元/m3。
5、結論
使用“物化處理+生化處理+Fenton氧化+BAF”組合工藝處理工業園區化工廢水，出水可達到《城鎮污水處理廠污染物排放標準》(GB18918-2002)中一級標準的B標準排放要求，且運行費用低，噸水運行費用僅為1.70元，有較高的經濟可行性，值得推廣。(來源：廣州市環境保護工程設計院有限公司)
