1 引言(Introduction)

　　含重金屬?gòu)U水排放到環(huán)境中會(huì)造成重金屬污染, 破壞生態(tài)系統(tǒng), 并可通過(guò)食物鏈富集危害人類的健康(Maity et al., 2017).重金屬污染主要來(lái)源于礦石開(kāi)采、化工制造、冶煉、電鍍等工業(yè)生產(chǎn)過(guò)程.在我國(guó), 銅污染問(wèn)題相對(duì)比較普遍, 廢水中的Cu2+含量很高, 銅污染問(wèn)題亟需經(jīng)濟(jì)高效且可實(shí)現(xiàn)資源回收的解決方法(常春等, 2016).目前, 常用的Cu2+去除和回收工藝主要有化學(xué)沉淀、離子交換、膜分離、吸附法等(Hua et al., 2012).其中, 吸附法因相對(duì)經(jīng)濟(jì)、操作簡(jiǎn)便等特點(diǎn)而被廣泛關(guān)注.目前研究和使用較多的吸附劑主要有納米材料(Hua et al., 2012)、高嶺土(Bhattacharyya et al., 2008)和生物大分子(Triki et al., 2017)等.

　　水凝膠是一種在水中能迅速溶脹但不溶解的、具有三維交聯(lián)網(wǎng)絡(luò)結(jié)構(gòu)的功能性高分子材料.雙網(wǎng)絡(luò)水凝膠是由相互獨(dú)立且相互貫穿的兩個(gè)水凝膠體系構(gòu)所成的, 較單網(wǎng)絡(luò)水凝膠而言, 雙網(wǎng)絡(luò)水凝膠因大大提高了材料的機(jī)械性能而得到了較多關(guān)注(Gong et al., 2003).其中, 以生物高分子制備的水凝膠因含有豐富的羥基、羧基和氨基等官能團(tuán)而具有良好的吸附重金屬的性能.常用的生物高分子如殼聚糖(Haider et al., 2009)、明膠(Wang et al., 2013)、纖維素(Kono et al., 2013)、海藻酸鈉(Wang et al., 2016)等, 具有成本低廉、可生物降解性的優(yōu)點(diǎn), 被廣泛用于環(huán)境水處理領(lǐng)域.海藻酸鈉是一種天然多糖, 含有大量的羧基和羥基, 具有良好的成凝膠性能, 能與二價(jià)鹽離子(如Ca2+、Ba2+、Co2+等)交聯(lián)而凝膠化.但該類凝膠硬而脆, 孔隙率低, 穩(wěn)定性差(Thakur et al., 2016), 在一定程度上限制了其應(yīng)用范圍.聚乙烯醇是一種使用廣泛且無(wú)毒無(wú)害的水溶性高分子聚合物, 可通過(guò)循環(huán)冷凍解凍的方式形成凝膠.與海藻酸鈉凝膠相比, 聚乙烯醇凝膠具有良好的韌性和穩(wěn)定性, 但硬度較低, 且官能團(tuán)單一(Yang et al., 2016), 在環(huán)境方面應(yīng)用較少.此外, 諸多納米材料, 如磁性納米粒子(Li et al., 2016)、碳納米管(Karkeh-abadi et al., 2016)、石墨烯(Li et al., 2013)等被用于與水凝膠復(fù)合以進(jìn)一步改善其吸附性能、機(jī)械性能和生物穩(wěn)定性, 并獲得更方便的固液分離能力.其中, 磁性納米Fe3O4粒子因制備工藝簡(jiǎn)單、比表面積較高、具有超順磁性和較好的吸附性能而備受關(guān)注(Mohammadi et al., 2014), 但磁性納米Fe3O4粒子暴露在空氣中易被氧化、易發(fā)生團(tuán)聚且穩(wěn)定性差, 降低了其應(yīng)用性能.

　　為了構(gòu)建擁有豐富官能團(tuán)以能夠高效吸附去除重金屬離子且具有良好固液分離性能的磁性高分子復(fù)合水凝膠, 本研究擬在海藻酸鈉凝膠基礎(chǔ)上, 通過(guò)與聚乙烯醇凝膠和磁性納米Fe3O4的復(fù)配, 以海藻酸鈉與Ca2+交聯(lián)形成第一網(wǎng)絡(luò), 得到磁性單網(wǎng)絡(luò)水凝膠(簡(jiǎn)寫(xiě)為SAPFe); 磁性單網(wǎng)絡(luò)水凝膠繼續(xù)通過(guò)聚乙烯醇冷凍解凍循環(huán)形成第二網(wǎng)絡(luò), 獲得雙網(wǎng)絡(luò)磁性水凝膠(簡(jiǎn)寫(xiě)為DAPFe).同時(shí)，利用掃描電鏡、紅外光譜、含水率變化、比表面積對(duì)SAPFe和DAPFe進(jìn)行表征, 并通過(guò)對(duì)Cu2+的吸附實(shí)驗(yàn)探討SAPFe和DAPFe的吸附性能.

　　2 材料與方法(Materials and methods)

        2.1 主要材料

　　海藻酸鈉、聚乙烯醇、氯化鈣、硫酸銅、六水合氯化鐵、乙二胺、氫氧化鈉、檸檬酸鈉等藥劑均為分析純, 購(gòu)自國(guó)藥集團(tuán)化學(xué)試劑有限公司.實(shí)驗(yàn)用水均為超純水.

　　2.2 磁性納米Fe3O4的制備

　　水熱法制備磁性納米Fe3O4：取0.2 g六水合氯化鐵溶解至15 mL超純水中, 分別加入0.5 g檸檬酸鈉、3 mL乙二胺、0.3 g氫氧化鈉, 攪拌均勻后加入高溫反應(yīng)釜內(nèi), 加熱200 ℃保持12 h.產(chǎn)物進(jìn)行磁分離后用乙醇、超純水水各清洗3次, 真空烘干后備用.

　　2.3 單網(wǎng)絡(luò)磁性水凝膠(SAPFe)的制備

　　將2 g海藻酸鈉和2 g聚乙烯醇溶解到100 mL超純水中, 取0.1、0.2、0.5、1.0 g制備好的磁性納米Fe3O4加入上述溶液, 機(jī)械攪拌和超聲獲得均一溶液, 通過(guò)蠕動(dòng)泵滴入100 mL 10%的CaCl2溶液里, 得到負(fù)載磁性納米Fe3O4量為0、2.5%、5.0%、12.5%、25.0%的凝膠球.浸泡24 h后, 用超純水清洗3次, 去除表面的雜質(zhì)離子, 獲得SAPFe.

　　2.4 雙網(wǎng)絡(luò)磁性水凝膠(DAPFe)的制備

　　將2.3節(jié)制備的負(fù)載磁性納米Fe3O4量分別為0、2.5%、5.0%、12.5%、25.0%的單網(wǎng)絡(luò)水凝膠球裝入培養(yǎng)皿中, 在-40 ℃下冷凍24 h, 再常溫下完全解凍.上述操作進(jìn)行3個(gè)循環(huán), 所得凝膠球用超純水清洗3次即得到DAPFe.

　　2.5 磁性高分子復(fù)合水凝膠的表征與分析方法

　　所有樣品都經(jīng)過(guò)冷凍干燥后進(jìn)行表征分析, 樣品的表面形貌利用日本日立公司的場(chǎng)發(fā)射掃描電子顯微鏡(SEM, H-7500)獲得; 樣品孔結(jié)構(gòu)利用美國(guó)麥克公司ASAP-2460全自動(dòng)比表面積與孔隙度儀分析, 樣品在80 ℃脫氣4 h, 于液氮(77 K)溫度下以高純氮為吸附介質(zhì)測(cè)定相對(duì)壓力為0~1的吸脫附曲線; 傅里葉變換紅外(FTIR)光譜由德國(guó)布魯克公司的Vertex 70紅外光譜儀獲得, 譜圖采集范圍為4000~400 cm-1, 分辨率為4 cm-1.

　　2.6 磁性高分子復(fù)合水凝膠的吸附實(shí)驗(yàn)

　　準(zhǔn)確稱取0.02 g SAPFe和DAPFe分別加入到40 mL的樣品瓶中, 再加入20 mL一定濃度的硫酸銅溶液.將樣品瓶置于恒溫振蕩箱內(nèi)振蕩吸附一定時(shí)間(25 ℃, 150 r·min-1).最后, 溶液通過(guò)0.45 μm濾膜, 用電感耦合等離子體發(fā)射光譜儀(ICP-OES, 島津9800)分析濾液中剩余的Cu2+濃度.每組實(shí)驗(yàn)均設(shè)置1個(gè)空白樣和3個(gè)平行樣, 最后平衡濃度取平均值.根據(jù)吸附實(shí)驗(yàn)前后Cu2+濃度的差值計(jì)算凝膠材料的吸附量, 公式如下：

(1)

　　式中, qt為吸附t時(shí)的吸附量(mg·g-1); c0、ct分別為吸附前后Cu2+濃度(mg·L-1); V為溶液體積(L); m為凝膠質(zhì)量(g).

　　2.6.1 吸附動(dòng)力學(xué)實(shí)驗(yàn)

　　準(zhǔn)確稱取0.02 g SAPFe或DAPFe置于20 mL Cu2+初始濃度為200 mg·L-1的溶液中, 25 ℃、150 r·min-1下振蕩反應(yīng), 在不同時(shí)間取樣, 時(shí)間設(shè)置為0.5、1、2、3、5、7、9、12、20、24、36 h, 溶液通過(guò)0.45 μm濾膜后, 分析剩余Cu2+濃度, 計(jì)算吸附劑的吸附量.采用準(zhǔn)一級(jí)動(dòng)力學(xué)、準(zhǔn)二級(jí)動(dòng)力學(xué)和顆粒內(nèi)擴(kuò)散模型進(jìn)行擬合, 其表達(dá)式分別如下：

(2) (3) (4)

　　式中, k1、k2和kid分別是準(zhǔn)一級(jí)動(dòng)力學(xué)(min-1)、準(zhǔn)二級(jí)動(dòng)力學(xué)(g·mg-1min-1)和顆粒內(nèi)擴(kuò)散模型(mg·g-1·min-0.5)的吸附速率常數(shù); qe和qt分別為Cu2+的平衡吸附容量(mg·g-1)和在t時(shí)的吸附量(mg·g-1).

　　2.6.2 吸附等溫線實(shí)驗(yàn)

　　準(zhǔn)確稱取0.02 g SAPFe或DAPFe置于20 mL Cu2+初始濃度分別為10、20、50、100、150、200 mg·L-1的溶液中, 25 ℃、150 r·min-1下振蕩反應(yīng)24 h, 溶液通過(guò)0.45 μm濾膜后, 分析剩余Cu2+濃度, 計(jì)算吸附劑的吸附量.吸附等溫線采用Langmuir、Freundlich、Temkin模型方程進(jìn)行擬合, 其表達(dá)式分別如下：

(5) (6) (7) (8)

　　式中, KL、KF、BT和KT分別為L(zhǎng)angmuir、Freundlich和Temkin模型中與吸附有關(guān)的常數(shù); n為Freundlich吸附指數(shù), 與吸附劑的性質(zhì)有關(guān).

　　2.6.3 pH值對(duì)磁性水凝膠的影響

　　準(zhǔn)確稱取0.02 g SAPFe或DAPFe置于20 mL Cu2+初始濃度為120 mg·L-1的溶液中, 調(diào)節(jié)Cu2+溶液的pH值為2~6, 并設(shè)置未添加水凝膠的空白對(duì)照實(shí)驗(yàn)考察Cu2+的沉淀現(xiàn)象.在25 ℃、150 r·min-1下振蕩反應(yīng), 通過(guò)0.45 μm濾膜后, 分析剩余Cu2+濃度, 計(jì)算吸附劑的吸附量.

　　3 結(jié)果與分析(Results and analysis)3.1 磁性高分子復(fù)合水凝膠的表征3.1.1 形貌特征

　　圖 1a是SAPFe和DAPFe的實(shí)物照片, 可以觀察到SAPFe表面光滑, DAPFe表面粗糙.SAPFe經(jīng)過(guò)反復(fù)冷凍解凍的物理交聯(lián)方式即可得到具有互穿網(wǎng)絡(luò)結(jié)構(gòu)的DAPFe, 冷凍時(shí)聚乙烯醇內(nèi)部的水以冰晶的形態(tài)存在于非晶區(qū)內(nèi), 經(jīng)過(guò)解凍后, 內(nèi)部冰晶融化而形成互穿的孔(Mohammadi et al., 2014).圖 1b是磁性納米Fe3O4的SEM圖像, 為大小均一的微球.圖 1c、1d分別為SAPFe放大50和1000倍的SEM圖像, 具有類似蜂窩煤的多孔網(wǎng)狀結(jié)構(gòu), 內(nèi)部結(jié)構(gòu)放大后可看出凝膠已經(jīng)成功均勻地負(fù)載了磁性納米Fe3O4, 增加了內(nèi)部的比表面積.三維多孔網(wǎng)絡(luò)結(jié)構(gòu)中相互交叉連通的孔隙可以使被吸附的溶質(zhì)分子擴(kuò)散通過(guò), 有利于磁性水凝膠在水處理領(lǐng)域的應(yīng)用.圖 1e、1f分別為DAPFe放大50和1000倍的SEM圖像, 發(fā)現(xiàn)DAPFe的網(wǎng)絡(luò)結(jié)構(gòu)變得致密, 這可能是由于聚乙烯醇經(jīng)過(guò)冷凍解凍循環(huán)的物理交聯(lián)使凝膠球內(nèi)部物理纏結(jié)作用加強(qiáng), 凝膠球的交聯(lián)程度加大, 形成了更密集的網(wǎng)絡(luò)結(jié)構(gòu).

　　圖 1

　　圖 1水凝膠及磁性納米Fe3O4的表觀形貌(a.磁性水凝膠球的光學(xué)照片, b.磁性納米Fe3O4, c、d.SAPFe, e、f.DAPFe)

　　3.1.2 孔隙和比表面積分析

　　以氮?dú)鉃槲�附介質(zhì), 在77 K和相對(duì)壓力10-6~1.0范圍內(nèi)進(jìn)行氮?dú)馕�附脫附以測(cè)定比表面積和孔結(jié)構(gòu), 圖 2是SAPFe和DAPFe的N2吸附脫附曲線和BJH孔徑分布曲線(插圖).結(jié)果表明, SAPFe和DAPFe的比表面積分別為64.54和89.01 m2·g-1, 相比較未負(fù)載磁性納米Fe3O4的海藻酸鈉/聚乙烯醇單、雙網(wǎng)絡(luò)復(fù)合水凝膠(14.68 m2·g-1、27.74 m2·g-1)比表面積大大增大.孔徑主要分布在1.2~6.0 nm之間, 孔容積分別在2.958和2.924 nm處達(dá)到最大值.在25~60 nm區(qū)間出現(xiàn)弱峰, 說(shuō)明材料具有雙峰孔徑分布的特點(diǎn).SAPFe和DAPFe的平均孔徑大小分別為3.797和3.443 nm, 孔容體積為0.061和0.034 cm3·g-1.

　　圖 2

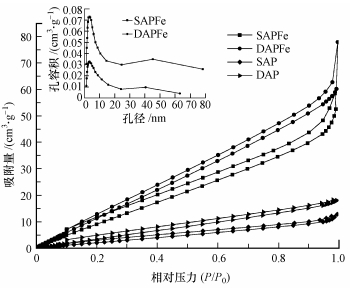

　　圖 2 SAPFe、DAPFe、SAP和DAP的氮?dú)馕�附脫附曲線

　　3.1.3 含水率分析

　　圖 3為納米Fe3O4負(fù)載量對(duì)SAPFe和DAPFe平衡含水率的影響結(jié)果, 其中, R為Fe3O4與海藻酸鈉、聚乙烯醇總量的質(zhì)量比.由圖可知, SAPFe的平衡含水率大于DAPFe; 隨著Fe3O4負(fù)載量的增多, 兩種凝膠材料的平衡含水率降低, 其中，F(xiàn)e3O4負(fù)載量變化對(duì)DAPFe平衡含水率的影響更大.分析可知, 由單網(wǎng)絡(luò)到雙網(wǎng)絡(luò)凝膠, 通過(guò)冷凍解凍循環(huán), 使聚乙烯醇發(fā)生了交聯(lián)反應(yīng), 不僅阻礙了水對(duì)高分子鏈的溶解, 而且形成了更多的交聯(lián)點(diǎn), 增大了交聯(lián)程度, 使凝膠收縮程度增大, 形成更加致密結(jié)構(gòu), 因此, 凝膠的平衡含水率有所下降(鄭丹, 2014).隨著納米Fe3O4負(fù)載量的增加, 納米粒子的添加占據(jù)了原來(lái)水分子所占有的空間, 使凝膠更加致密, 同時(shí)阻礙了水分子向凝膠內(nèi)部的擴(kuò)散, 因此, 平衡含水率也隨之降低.含水率低的水凝膠具有更好的穩(wěn)定性和機(jī)械性能, 但其溶脹性能降低(Spinks et al., 2006).

　　圖 3

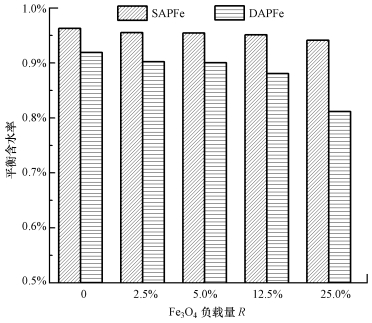

　　圖 3納米Fe3O4的負(fù)載對(duì)SAPFe和DAPFe平衡含水率的影響

　　圖 4為外加磁場(chǎng)作用下負(fù)載0、2.5%、5%、12.5%、25%納米Fe3O4的SAPFe和DAPFe的磁性效果圖, 其中, 納米Fe3O4占海藻酸鈉和聚乙烯醇總量12.5%和25%的凝膠球均表現(xiàn)出了良好的磁性能.結(jié)合含水率結(jié)果確定納米磁性Fe3O4的適宜負(fù)載量為12.5%, 并作為后續(xù)吸附試驗(yàn)中凝膠材料負(fù)載磁性納米Fe3O4的用量.

　　圖 4

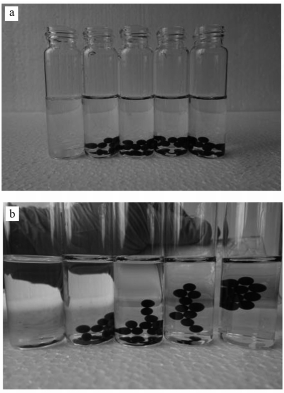

　　圖 4納米Fe3O4的負(fù)載對(duì)SAPFe和DAPFe磁性能的影響(a.無(wú)外加磁場(chǎng), b.加外加磁場(chǎng))

　　3.2 磁性高分子復(fù)合水凝膠對(duì)Cu2+的吸附性能3.2.1 吸附動(dòng)力學(xué)

　　為了研究SAPFe和DAPFe對(duì)Cu2+的吸附速率, 對(duì)其進(jìn)行吸附動(dòng)力學(xué)試驗(yàn), 吸附動(dòng)力學(xué)模型擬合結(jié)果如圖 5a所示.5 h內(nèi)SAPFe和DAPFe對(duì)Cu2+的吸附量分別迅速增加到130.8和144.2 mg·g-1; SAPFe在6 h以后基本達(dá)到吸附平衡, DAPFe在9 h后達(dá)到吸附平衡; 最終, SAPFe和DAPFe對(duì)200 mg·L-1 Cu2+的平衡吸附量分別為141.8和162.5 mg·g-1; SAPFe對(duì)Cu2+的吸附速率大于DAPFe.DAPFe比表面積較大, 孔結(jié)構(gòu)相對(duì)致密, 孔徑較小, 因此, 吸附速率較慢.

　　圖 5

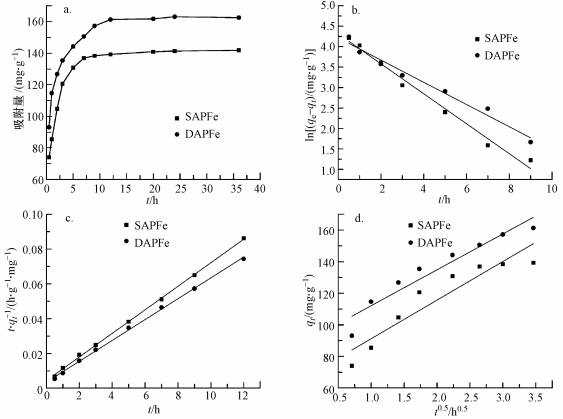

　　圖 5 SAPFe和DAPFe對(duì)Cu2+的吸附動(dòng)力學(xué)模型線性擬合(a.吸附量隨時(shí)間的變化, b.準(zhǔn)一級(jí)動(dòng)力學(xué)擬合結(jié)果, c.準(zhǔn)二級(jí)動(dòng)力學(xué)擬合結(jié)果, d.顆粒內(nèi)擴(kuò)散模型擬合結(jié)果)

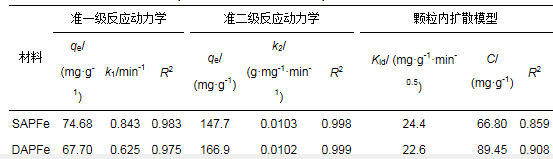

　　SAPFe和DAPFe對(duì)Cu2+的吸附動(dòng)力學(xué)模型如圖 5b、5c、5d所示, 擬合參數(shù)如表 1所示.準(zhǔn)一級(jí)動(dòng)力學(xué)模型只反映吸附速率與一種反應(yīng)物濃度的關(guān)系, 具有局限性, 而準(zhǔn)二級(jí)動(dòng)力學(xué)模型包含外部液膜擴(kuò)散、顆粒內(nèi)部擴(kuò)散和表面吸附等過(guò)程, 能夠更好地反映吸附過(guò)程和吸附機(jī)理(方敦等, 2016).分析3個(gè)模型擬合的可決系數(shù), 發(fā)現(xiàn)SAPFe和DAPFe的準(zhǔn)一級(jí)動(dòng)力學(xué)模型的R2分別為0.90和0.97, 準(zhǔn)二級(jí)動(dòng)力學(xué)模型的R2均大于0.99, 擬合度高于一級(jí)動(dòng)力學(xué)模型, 其計(jì)算出的平衡吸附容量qe也更接近實(shí)驗(yàn)數(shù)據(jù), 即化學(xué)反應(yīng)是主要的控速步驟.由顆粒內(nèi)擴(kuò)散模型擬合的結(jié)果可知, SAPFe和DAPFe對(duì)Cu2+的吸附分為2個(gè)階段：第一個(gè)線性階段(t < 15 h)為Cu2+在凝膠表面的擴(kuò)散過(guò)程, 第2個(gè)階段(t>15 h)為內(nèi)部擴(kuò)散.隨著吸附的進(jìn)行, SAPFe和DAPFe表面可利用的吸附位點(diǎn)逐漸減少, 吸附最終達(dá)到平衡(Li et al., 2013).qt與t-0.5擬合為線性關(guān)系, 但不過(guò)原點(diǎn), 說(shuō)明顆粒內(nèi)擴(kuò)散是單、雙網(wǎng)絡(luò)磁性水凝膠對(duì)Cu2+的主要控速因素, 但不是唯一的控速步驟.

　　

 　　3.2.2 吸附等溫線

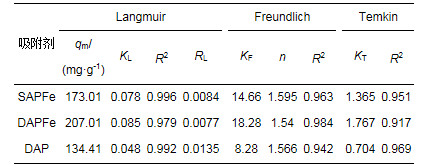

　　SAPFe和DAPFe對(duì)Cu2+的等溫吸附分別用Langmuir、Freundlich和Temkin模型進(jìn)行擬合, 結(jié)果如圖 6所示, 擬合參數(shù)如表 2所示.結(jié)果表明, Langmuir和Freundlich方程得到了較好的可決系數(shù), Temkin模型較差.其中, Langmuir吸附等溫模型為單分子層吸附(孫德帥等, 2016), 可以更好地描述Cu2+在SAPFe和DAPFe上的吸附行為.此外, 通過(guò)擬合參數(shù)計(jì)算出SAPFe和DAPFe的RL均介于0~1, 表明易于吸附的進(jìn)行.Freundlich模型擬合得到的n均大于1, 說(shuō)明單、雙網(wǎng)絡(luò)凝膠均對(duì)Cu2+有較好的吸附效果(Kilic et al., 2011).由Langmuir模型可得出SAPFe和DAPFe的飽和吸附量分別為173.01和207.01 mg·g-1, 雙網(wǎng)絡(luò)凝膠較單網(wǎng)絡(luò)凝膠的吸附效果有明顯提高.具體聯(lián)系污水寶或參見(jiàn)http://m.bnynw.com更多相關(guān)技術(shù)文檔

　　圖 6

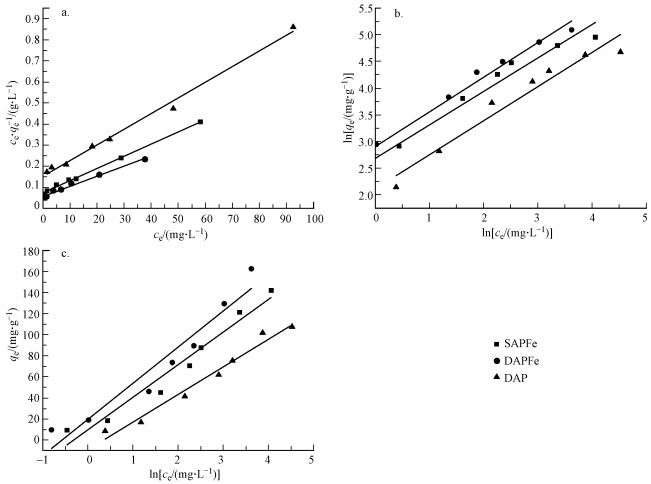

　　圖 6 SAPFe、DAPFe和DAP對(duì)Cu2+的吸附等溫線(a. Langmuir, b.Frendlich, c.Tempkin)

 　　3.3 pH值對(duì)磁性高分子復(fù)合水凝膠吸附的影響

　　在pH為2~6范圍內(nèi)研究磁性高分子復(fù)合水凝膠的吸附性能, 結(jié)果如圖 7所示.隨著pH的增加, 吸附容量增大.在低pH值時(shí), 溶液中的H+抑制了羧基和羥基的脫質(zhì)子作用, 螯合作用減弱, SAPFe和DAPFe對(duì)Cu2+的吸附容量低; 當(dāng)pH增大時(shí), H+濃度降低, 羧基和羥基更容易發(fā)生脫質(zhì)子作用, 因而促進(jìn)了吸附.另外, 空白對(duì)照實(shí)驗(yàn)中發(fā)現(xiàn)pH在2~5之間無(wú)明顯的Cu2+沉淀現(xiàn)象發(fā)生, 而在pH=6時(shí), 有微弱的沉淀現(xiàn)象.因此, 在pH為2~5之間主要為材料對(duì)Cu2+的吸附, 而在pH=6時(shí), 沉淀作用對(duì)吸附也可能有一定的貢獻(xiàn).

　　圖 7

　　圖 7 pH值對(duì)SAPFe和DAPFe吸附Cu2+的影響

　　3.4 磁性高分子復(fù)合水凝膠官能團(tuán)的分析

　　圖 8給出了SAPFe和DAPFe吸附銅離子前后在4000~400 cm-1區(qū)間的光譜圖.SAPFe譜圖中3279、2921、1591、1412、1024 cm-1處分別為—OH、C—H、—COOH—(不對(duì)稱)、COO—(對(duì)稱)、C—O—C的伸縮振動(dòng)(Chhatri et al., 2011), 563 cm-1處的吸收峰為磁性納米Fe3O4的特征吸收峰(鐘遠(yuǎn)紅等, 2010; Cui et al., 2014).相比較而言, DAPFe水凝膠中由于聚乙烯醇交聯(lián)后在3279、2921 cm-1處峰強(qiáng)減弱明顯, 說(shuō)明聚乙烯醇中的—OH參與了交聯(lián)反應(yīng).就DAPFe而言, 吸附Cu2+后, —OH伸縮振動(dòng)的吸收峰由吸附前的3280 cm-1移動(dòng)到了3295 cm-1; C=O的對(duì)稱伸縮振動(dòng)峰由吸附前的1410 cm-1移動(dòng)至1408 cm-1; C—O—C的伸縮振動(dòng)的吸收峰由吸附前的1021 cm-1移動(dòng)到了1029 cm-1(Kamoun et al., 2015).基團(tuán)吸收峰在吸附后均有相應(yīng)的減弱, 說(shuō)明吸附過(guò)程中羥基上具有孤對(duì)電子的O與重金屬離子發(fā)生了螯合作用, 海藻酸鈉里的C=O及醚鍵中的—O—也參與了重金屬的吸附(Kumar et al., 2017).

　　圖 8

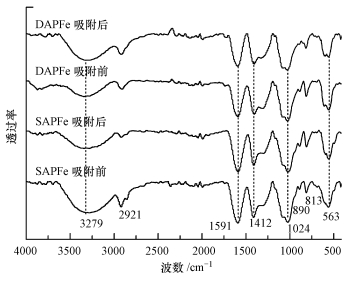

　　圖 8 SAPFe和DAPFe吸附Cu2+前、后的FTIR圖

　　4 結(jié)論(Conclusions)

　　1) 以海藻酸鈉和聚乙烯醇為骨架負(fù)載磁性納米Fe3O4顆粒成功合成了磁性高分子復(fù)合水凝膠SAPFe和DAPFe.掃描電鏡圖呈現(xiàn)出類似蜂窩煤的三維多孔網(wǎng)狀結(jié)構(gòu), SAPFe和DAPFe中的三維多孔網(wǎng)絡(luò)結(jié)構(gòu)中相互交叉連通的孔隙易于溶質(zhì)分子擴(kuò)散通過(guò), 有利于磁性水凝膠吸附去除污染物.

　　2) DAPFe由于交聯(lián)程度大, 含水率低于SAPFe, 但含水率仍然能達(dá)到80%.SAPFe和DAPFe的比表面積分別為64.54 m2·g-1和89.01 m2·g-1, 相比較未負(fù)載磁性納米Fe3O4的復(fù)合水凝膠比表面積大大提高.賦磁后可快速分離出磁性高分子復(fù)合水凝膠.在pH值2~5范圍內(nèi), 隨著pH的增加, 兩種材料對(duì)Cu2+的吸附容量逐漸增大.通過(guò)紅外分析發(fā)現(xiàn), 相比較SAPFe而言, DAPFe中的聚乙烯醇參加了交聯(lián)反應(yīng)形成了更穩(wěn)定的磁性水凝膠.SAPFe和DAPFe具有豐富的與重金屬產(chǎn)生螯合作用的羧基和羥基功能性官能團(tuán).

　　3) 磁性高分子復(fù)合水凝膠對(duì)Cu2+的吸附過(guò)程符合準(zhǔn)二級(jí)動(dòng)力學(xué)模型, SAPFe對(duì)Cu2+的吸附速率大于DAPFe.吸附過(guò)程能夠很好地被Langmuir吸附等溫模型描述, 說(shuō)明磁性高分子復(fù)合水凝膠對(duì)Cu2+的吸附是單分子層吸附, DAPFe對(duì)Cu2+的最大吸附量可達(dá)207.01 mg·g-1, 吸附性能優(yōu)于SAPFe(173.01 mg·g-1).

　　綜上, 磁性雙網(wǎng)絡(luò)水凝膠球(DAPFe)是一種綠色環(huán)保無(wú)毒的吸附劑, 原料來(lái)源廣泛, 具有獨(dú)特的網(wǎng)絡(luò)結(jié)構(gòu)和豐富的官能團(tuán), 吸附性能優(yōu)良, 固液分離方便, 有一定的開(kāi)發(fā)潛力和應(yīng)用前景.(來(lái)源：環(huán)境科學(xué)學(xué)報(bào) 作者：孔巖)
