飲水安全工程是農村建設重要的基礎設施，關乎農村居民的生存、生活和生產等切身利益。近些年雖有一大批飲水安全工程在農村地區建設并投入使用，但很多工程的供水水質安全性仍不容樂觀。大多數農村水廠采取沉淀、過濾、消毒等常規處理工藝中的一項或幾項，沒有完善的處理措施。這主要是因為老式水廠建設面積較大、運行維護較為繁瑣，不利于其在農村地區推廣。而超濾技術具有能耗低、過濾性能優良、占地面積小、運行維護簡單等特點，可在農村飲水工程中廣泛推廣。

位于重慶市秀山縣龍池鎮建國村的飲水示范工程，以浸沒式超濾膜為核心工藝，并輔以混凝、粉末炭等預處理技術以及濾后消毒工藝，出水水質按國家現行的《生活飲用水衛生標準》(GB 5749—2006)中關于小型集中供水的水質標準嚴格把關。筆者對該工程的長期運行效果進行分析，探討超濾技術在農村供水工程中應用的可行性。

1 水廠設計

1. 1 凈水工藝選擇

建國村原有水廠的凈水工藝如下: 水庫水→砂濾罐→清水池→供水管網。可以看出，該水廠的凈水工藝僅是過濾工藝，設備為砂濾罐，沒有過濾前的混凝設備，更沒有后續的消毒措施。其出水水質如下: 色度為12 倍、濁度為5．17 NTU、CODMn為2．43mg /L、總大腸菌群為180 MPN/100 mL、耐熱大腸菌群為490 MPN/100 mL; 而《生活飲用水衛生標準》(GB 5749—2006) 中關于小型集中供水的水質標準: 色度為20 倍、濁度為3 NTU、CODMn為5 mg /L、總大腸菌群和耐熱大腸菌群均不得檢出。可見，水廠的原有工藝處理效果差，不能滿足國家對農村小型集中式供水的要求。因此，需要通過有效的方法降低濁度和去除微生物; 再加上農村建設飲用水處理站所需的集成度高、操作簡單的要求，最終選擇混凝/超濾膜組合工藝(見圖1) 。

1. 2 超濾膜裝置及工藝參數

膜處理裝置如圖2 所示。通過對建國村人口、用水量的調查，確定膜裝置的產水量為10．0 m3 /h。水庫水經混凝處理后由泵提升至膜池，膜池內的水位由液位控制器控制，膜池內安設20 片PVC 簾式膜組件，膜組件底部采用穿孔管鼓風曝氣，膜出水由抽吸泵抽吸出水，并定期用膜出水對膜組件進行反沖洗。

膜裝置的運行參數: 混凝劑聚合氯化鋁的投加量為0．8 mg /L; 曝氣時間間隔為30 min，曝氣持續時間為1 min，曝氣強度為80 m3 /(m2·h) ; 水力反洗周期為150 min，反洗強度為70．6 L /(m2·h) ，反洗歷時3 min。

試驗用膜為某國產浸沒式PVC 合金超濾膜，膜組件主要工藝參數如下: 溫度為5 ～38 ℃、pH 值為1 ～ 13、截留分子質量為50 ku、膜內徑為1．0 mm、膜外徑為1．6 mm、單簾膜面積為8．03 m2、工作壓力為0．03 ～ 0．08 MPa。

1. 3 分析項目及方法

濁度: XZ- 1B 型濁度儀; CODMn : 酸性高錳酸鉀法; 膜通量: 液體流量計; 膜運行壓力: 真空壓力表;pH 值: PHSJ- 4A 型pH 計。

2 處理效果分析

2. 1 膜裝置對濁度的去除效能

濁度的高低是判斷水處理效果的重要指標。天然原水中濁度組成為粘土性物質、膠體狀的鐵錳(氧化后) 、浮游生物、藻類、微生物和有機物等，粒徑范圍為0．1 μm 至數百微米。超濾過程是一個物理篩分過程，而超濾膜孔徑一般為0．002 ～ 0．1μm，能有效去除水中濁度。原水的濁度很穩定，為4．12 ～ 5．89 NTU，波動范圍不大，其中5 月份的濁度最大(為5．89 NTU) ，而膜出水濁度保持在0．5NTU 以內，去除率穩定在90%以上。

試驗所用超濾膜孔徑為0．01 μm，雖然沒有達到與其他試驗研究相同的處理效果(出水濁度＜0．1 NTU) ，但本試驗的實際運行結果表明: 超濾膜對原水濁度的去除效果良好，去除率較高且相對穩定，遠遠優于國家飲用水標準對農村小型集中式供水水質的要求，能從根本上保證濁度的達標率。

病菌、病毒及其他有害物質往往附著于形成濁度的懸浮物中，對濁度的去除率高，也說明對病菌和病毒有很好的去除能力，而較低的病毒含量，也有利于后續的消毒效果，能確保飲用水的生物安全性。

2. 2 膜裝置對水中有機物的去除效果

有機物的去除是水處理工藝中的一個重要過程。從4 月—8 月，試驗裝置對CODMn的去除率均在45% 以上，最大為53．1%，平均去除率為49．04%，設備最終出水CODMn值始終保持在1．3mg /L 以下，遠遠優于國家標準的規定。

天然水體中有機物的分子質量主要集中在(10～ 30) 、＜1 ku 的范圍內，而有機物的親疏水性與分子質量之間存在密切的關系，分子質量較大的有機物表現出較強的疏水性，分子質量較小的有機物則表現出較強的親水性。因此，一部分分子質量較大的疏水性有機物通過濾膜的篩分而被截留去除，而分子質量較小的親水性有機物則通過了膜孔，從而導致膜工藝直接處理有機物的效率不高。

超濾膜直接過濾原水時對有機物的去除效果差，但混凝與超濾聯合使用可大大提高對有機物的去除效果。尹華升等人對某水庫水進行膜處理試驗，將原水直接超濾和微絮凝/超濾兩組平行試驗進行對比，在去除有機物方面，微絮凝/超濾工藝明顯優于直接超濾工藝，對CODMn的去除率提高了19．76%; 柯水洲等用超濾技術對湘江原水進行處理，混凝/超濾對CODMn的去除率達到48%; 李海超等用超濾膜對黃浦江原水進行中試研究，結果表明: 聚合氯化鋁/超濾和硫酸鋁/超濾兩種工藝對CODMn的去除率均可以達到45%。在該試驗中在線混凝/超濾組合工藝對原水中有機物的去除效果非常顯著，且在線混凝對去除有機物的貢獻程度多于超濾膜。

2. 3 超濾裝置對細菌的去除效果

超濾膜能有效去除大腸桿菌。試驗結果表明，膜池進水的總大腸桿菌數為79 ～ 235 MPN/100 mL，耐熱大腸桿菌數為98 ～ 183 MPN/100 mL，菌落總數為110 ～ 314 CFU/mL，而膜濾出水的各項指標均接近于零。因此，該膜濾裝置對水中細菌具有較高的去除率。

3 超濾技術在農村地區推廣的可行性分析

由于農村地區居民收入相對較低、住戶較為分散、用水時間不集中以及取水較為困難等特點，農村飲用水工程的建設必須符合制水成本低廉、產水快捷、有較高回收率等要求。試驗通過長期的運行對回收率和經濟成本作出分析，以論證超濾技術在農村地區推廣的可行性。

3. 1 回收率分析

膜濾系統的總回收率是指系統總凈產水量與總進水量之間的比值。以一個完整的過濾—反沖周期為例，該工程中膜產水的去向主要有兩個方面: 一部分作為反沖水而暫時儲存于反沖洗水箱中; 另一部分直接進入清水池。儲存于反沖洗水箱中的處理水在臨近該周期的最終階段會隨著反沖的進行而反向透過膜重新回到膜池中，最終系統通過排污的形式排放一定體積的濃縮液。在該試驗中超濾系統的總回收率達到93．8%，設備對水資源的浪費僅限于對膜池濃縮液的排放。與常規水處理工藝相比，該系統不僅提高了凈水效率，更節約了水資源，這對于日漸嚴重的全球水資源危機不失為一個新的緩解途徑。

3. 2 經濟成本分析

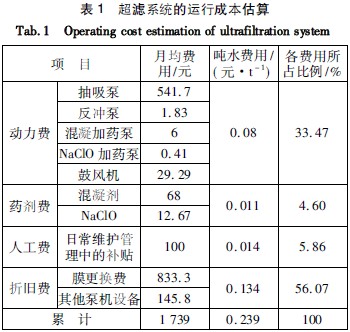

該試驗中超濾膜凈水系統的運行成本主要包括: 動力費(電費) 、藥劑費、人工費、折舊費，以一個月為期限。各部分費用估算見表1。

在超濾系統的運行成本中，動力費和折舊費占到總運行成本的近90%，藥劑費和人工費大體相當。在動力費中，抽吸泵的貢獻最高，達到93．5%，其次為鼓風機(5．05%) ，而反沖泵和加藥泵對運行成本的影響幾乎可忽略不計; 在藥劑費中，由于混凝劑的投加方式為連續投加，因此其費用與消毒劑相比占主導地位，達到84．3%; 在折舊費中，作為系統核心的膜組件，其更換費用占到總折舊費的85．1%，遠遠超過其他泵機設備的折舊費。

該套系統的總運行成本為0．239 元/t，這與膜濾系統的運行成本相符。

該膜裝置的占地面積為21 m2，相比于其他處理方式的構筑物，其占地面積較小; 膜裝置的制水較為快捷，能夠滿足農村地區用水時間不集中，即產即用的特點; 用水的回收率較高，能夠減少源水的浪費; 通過經濟成本分析，該超濾裝置的制水成本較為低廉，能夠讓廣大農村居民接受。因此，在農村飲用水工程中廣泛推廣超濾裝置是可行的。具體參見http://m.bnynw.com更多相關技術文檔。

4 結論

①在原水濁度不是很高的情況下，超濾膜對濁度仍能保持較高的去除率，去除率始終在90%以上，出水濁度在0．5 NTU 以下，能滿足農村小型集中式供水水質的要求。

②超濾膜直接過濾原水對有機物的去除率不高，但和其他工藝組合能提高去除率。原水經混凝后再進行過濾，對有機物的去除率保持在45．3% ～53．1%之間，出水水質能滿足國家對小型集中供水水質的要求。

③超濾膜對水中細菌的去除率較高，出水中幾乎檢測不到細菌，能有效保證飲用水的微生物安全性。

④超濾工藝有很好的處理效果和較高的回收率，且經濟成本較低，能為廣大農村居民所接受，適合在農村地區推廣。
