公布日：2024.02.27

申請日：2023.12.21

分類號：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F3/30(2023.01)N;C02F1/32(2023.01)N

摘要

本發明涉及一種一體化磁混凝污水處理系統，包括：格柵單元，用于承接工業污水，將污水中的漂浮物攔截；沉砂池，用于承接格柵單元過濾后的污水，且用于對污水進行沉淀，去除污水中的部分泥沙；調節池，用于承接沉砂池內沉淀后的污水；一體化污水處理單元，用于將調節池內的污水進行處理；以及污水提升裝置，所述污水提升裝置包括第一出水口和第二出水口，所述第一出水口位于調節池內，第二出水口與一體化污水處理單元連通。污水提升裝置的一個出口位于調節池內，會使得調節池內的污水被攪拌，因此不易在調節池內出現大量沉淀，在使用中，不需要頻繁對調節池和一體化污水處理單元進行停機清理，只需要定期對沉砂池進行清理，污水處理效率高。

權利要求書

1.一種一體化磁混凝污水處理系統，其特征在于，包括：格柵單元(1)，用于承接工業污水，將污水中的漂浮物攔截；沉砂池(2)，用于承接格柵單元(1)過濾后的污水，且用于對污水進行沉淀，去除污水中的部分泥沙；調節池(3)，用于承接沉砂池(2)內沉淀后的污水；一體化污水處理單元(4)，用于將調節池(3)內的污水進行處理，所述一體化污水處理單元(4)包括依次連通的預脫硝池(41)、厭氧池(42)、缺氧池(43)、好氧池(44)、沉淀池(45)和中間水池(46)；以及污水提升裝置(5)，位于調節池(3)內，用于將調節池(3)內的污水送至一體化污水處理單元(4)內，所述污水提升裝置(5)包括第一出水口(51)和第二出水口(52)，所述第一出水口(51)位于調節池(3)內，所述第二出水口(52)與預脫硝池(41)連通；所述污水提升裝置(5)包括第三出水口(53)，所述第三出水口(53)與厭氧池(42)連通。

2.根據權利要求1所述的一體化磁混凝污水處理系統，其特征在于，所述沉砂池(2)與調節池(3)之間通過溢流口(6)連通，且所述溢流口(6)位于調節池(3)和沉砂池(2)的深度方向的中部段位置。

3.根據權利要求2所述的一體化磁混凝污水處理系統，其特征在于，沿著調節池(3)的深度方向所述第一出水口(51)位于溢流口(6)的下方。

4.根據權利要求1所述的一體化磁混凝污水處理系統，其特征在于，所述好氧池(44)內設置有MBBR填料(7)。

5.根據權利要求4所述的一體化磁混凝污水處理系統，其特征在于，所述預脫硝池(41)與厭氧池(42)連通處位于預脫硝池(41)和厭氧池(42)的最低水位處，所述厭氧池(42)和缺氧池(43)的連通處位于厭氧池(42)和缺氧池(43)的最高水位處，所述缺氧池(43)和好氧池(44)的連通處位于缺氧池(43)和好氧池(44)的最低水位處，所述好氧池(44)和沉淀池(45)的連通處位于好氧池(44)和沉淀池(45)的最高水位處。

6.根據權利要求1所述的一體化磁混凝污水處理系統，其特征在于，所述沉淀池(45)的最高水位大于中間水池(46)的最高水位，所述沉淀池(45)和中間水池(46)之間設置有溢流槽(8)，所述溢流槽(8)的最低水位小于沉淀池(45)和中間水池(46)的最高水位。

7.根據權利要求1所述的一體化磁混凝污水處理系統，其特征在于，所述預脫硝池(41)和厭氧池(42)內設置有氣攪拌系統(9)，所述缺氧池(43)內設置有缺氧曝氣系統(10)，所述好氧池(44)內設置有曝氣系統(11)。

8.根據權利要求1所述的一體化磁混凝污水處理系統，其特征在于，所述沉淀池(45)內設置有泥回流氣提系統(12)和排泥氣提系統(13)，所述泥回流氣提系統(12)用于將沉淀池(45)內的部分活性泥運輸至預脫硝池(41)內，所述排泥氣提系統(13)用于將沉淀池(45)內的部分活性泥排出。

發明內容

為了解決上述技術問題，本申請提供一種一體化磁混凝污水處理系統。

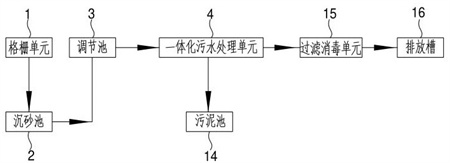

本發明的上述發明目的是通過以下技術方案得以實現的：一種一體化磁混凝污水處理系統，包括：格柵單元，用于承接工業污水，將污水中的漂浮物攔截；沉砂池，用于承接格柵單元過濾后的污水，且用于對污水進行沉淀，去除污水中的部分泥沙；調節池，用于承接沉砂池內沉淀后的污水；一體化污水處理單元，用于將調節池內的污水進行處理；以及污水提升裝置，位于調節池內，用于將調節池內的污水送至一體化污水處理單元內，所述污水提升裝置包括第一出水口和第二出水口，所述第一出水口位于調節池內，所述第二出水口與一體化污水處理單元連通。

通過采用上述技術方案，污水經收集管網收集后首先通過格柵單元將污水中的漂浮物、垃圾、懸浮物過濾，之后污水流入沉砂池進行沉淀，污水經沉砂池后進入調節池內，通過污水提升裝置將調節池內的污水提升至一體化污水處理單元內進行處理，在此過程中，污水經過沉淀后再進行處理，因此只需要定期清理沉砂池即可，同時，污水提升裝置的一個出口位于調節池內，會使得調節池內的污水被攪拌，因此不易在調節池內出現大量沉淀，在使用中，不需要頻繁對調節池和一體化污水處理單元進行停機清理，只需要定期對沉砂池進行清理，污水處理效率高。

優選的，所述沉砂池與調節池之間通過溢流口連通，且所述溢流口位于調節池和沉砂池的深度方向的中部段位置。

通過采用上述技術方案，通過溢流口能夠讓沉砂池內的污水自流進入調節池內，同時溢流口位于中部段位置，能夠使得沉砂池內的污水處于中間水位附近時即可向調節池內流動，正常使用時能夠讓調節池和沉砂池內的水位均處于中間水位附近，污水管網中污水量增大時，沉砂池和調節池內的水位會上升至溢流口上方，通過如此設計可在污水管網流量出現較大波動時，也能夠較高效率的對污水進行處理。

優選的，沿著調節池的深度方向所述第一出水口位于溢流口的下方。

通過采用上述技術方案，能夠對調節池內的污水起到更好的攪拌效果，有效避免污水在調節池內出現沉淀和分層的情況。

優選的，所述一體化污水處理單元包括依次連通的預脫硝池、厭氧池、缺氧池、好氧池、沉淀池和中間水池。

通過采用上述技術方案，通過厭氧、缺氧和好氧等微生物的處理，使得污水中的有機污染物、氮和磷等被大量吸附、降解，處理后的水通過沉淀池進行泥水分離后即可達到處理效果，處理效率較高。

優選的，所述污水提升裝置包括第三出水口，所述第三出水口與厭氧池連通。

通過采用上述技術方案，通過向預脫硝池和厭氧池同時注入污水，能夠應對污水管網中的流量波動，當污水流量較大時，同時開啟第二出水口和第三出水口，提高污水處理效率，避免調節池內污水溢出，當污水管網中的流量較小時，只開啟第二出水口。

優選的，所述好氧池內設置有MBBR填料。

通過采用上述技術方案，通過MBBR填料能夠提高污水處理效率，同時降低好氧池的占地面積，而且MBBR填料在污水處理中對維護人員的要求不高，能夠降低污水處理的成本。

優選的，所述預脫硝池與厭氧池連通處位于預脫硝池和厭氧池的最低水位處，所述厭氧池和缺氧池的連通處位于厭氧池和缺氧池的最高水位處，所述缺氧池和好氧池的連通處位于缺氧池和好氧池的最低水位處，所述好氧池和沉淀池的連通處位于好氧池和沉淀池的最高水位處。

通過采用上述技術方案，通過將預脫硝池、厭氧池、缺氧池、好氧池和沉淀池之間的連通處如此設計，能夠延長污水在一體化污水處理單元內的留存時間，保證污水能夠被微生物有效處理，提高污水處理效果。

優選的，所述沉淀池的最高水位大于中間水池的最高水位，所述沉淀池和中間水池之間設置有溢流槽，所述溢流槽的最低水位小于沉淀池和中間水池的最高水位。

通過采用上述技術方案，通過設置溢流槽能夠使得沉淀池內的上層清水進入中間水池內，提高沉淀池的過濾效果，同時由于溢流槽的最低水位小于沉淀池和中間水池的最高水位，因此沉淀池內的水溢流進入溢流槽后，會在溢流槽中存留一定時間后再溢流進入中間水池，可通過溢流槽內沉淀物的量判斷污水處理效果，同時通過溢流槽能夠進行二次沉淀，進一步提高污水處理效果。

優選的，所述預脫硝池和厭氧池內設置有氣攪拌系統，所述缺氧池內設置有缺氧曝氣系統，所述好氧池內設置有曝氣系統。

通過采用上述技術方案，通過氣攪拌系統、缺氧曝氣系統和曝氣系統能夠對預脫硝池、厭氧池、缺氧池和好氧池內的污水進行攪拌，使得污水不易在預脫硝池、厭氧池、缺氧池和好氧池內出現大量沉淀，能夠降低預脫硝池、厭氧池、缺氧池和好氧池的清理頻次，減少停機次數，提高污水處理效率。

優選的，所述沉淀池內設置有泥回流氣提系統和排泥氣提系統，所述泥回流氣提系統用于將沉淀池內的部分活性泥運輸至預脫硝池內，所述排泥氣提系統用于將沉淀池內的部分活性泥排出。

通過采用上述技術方案，通過泥回流氣提系統能夠將沉淀池內的部分活性泥運輸至預脫硝池內，以使得一體化污水處理單元內的活性泥保持在較佳的范圍內，而通過排泥氣提系統能夠將部分泥排出，避免沉淀池內泥較多時影響污水處理效果，通過氣提的方式能夠減少一體化污水處理單元內泵送設備的數量，污水中含有較多砂石，如使用泵送設備很容易導致泵送設備磨損和損壞，而通過氣提運輸活性泥能夠避免這種情況，降低了污水處理的成本，也降低了一體化污水處理單元的維護次數。

綜上所述，本發明包括以下至少一種有益技術效果：污水提升裝置的一個出口位于調節池內，會使得調節池內的污水被攪拌，因此不易在調節池內出現大量沉淀，在使用中，不需要頻繁對調節池和一體化污水處理單元進行停機清理，只需要定期對沉砂池進行清理，污水處理效率高；能夠應對污水管網中的流量波動，當污水流量較大時，同時開啟第二出水口和第三出水口，提高污水處理效率，避免調節池內污水溢出，當污水管網中的流量較小時，只開啟第二出水口。

（發明人：羅豐;吉強;周嫻;周期望;雷明坤;唐偉華;胡志武）
