公布日：2023.09.22
申請日：2023.08.24
分類號：C02F9/00(2023.01)I;C02F1/52(2023.01)I;C02F1/50(2023.01)I;C02F1/72(2023.01)I;C02F1/74(2023.01)I;B01F33/82(2022.01)I;B01F35/221(2022.01)I;B01F35/
80(2022.01)I;C02F103/20(2006.01)N
摘要
本發明提供了一種海水養殖廢水處理裝置，屬于廢水處理技術領域，包括處理箱，所述處理箱的內部分隔成沉淀槽與消毒槽，所述處理箱的側部安裝有動力機構，所述動力機構包括安裝槽，所述安裝槽開設在處理箱的側部，所述安裝槽的內部轉動安裝有轉動桿，所述轉動桿貫穿至處理箱的外側，所述進水箱固定安裝在安裝槽的側部，所述進水箱與處理箱相連通，所述轉動桿延伸至進水箱的內部且與進水箱的內部轉動連接。本發明通過動力機構和攪拌機構的設置，在水泵在將廢水吸取至進水箱內部時，水流下落的沖擊力帶動扇葉轉動，進而可以使轉動柱轉動，以此對沉淀槽內部的廢水進行攪拌，將懸浮物顆粒分散均勻，增加絮凝劑與懸浮物的接觸機會，提高絮凝效果。
權利要求書

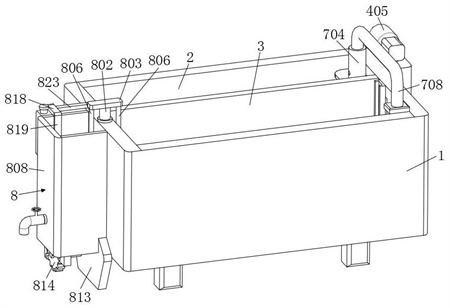

1.一種海水養殖廢水處理裝置及其處理方法，包括處理箱（1），其特征在于，所述處理箱（1）的內部分隔成沉淀槽（2）與消毒槽（3），所述處理箱（1）的側部安裝有動力機構（4），所述動力機構（4）包括：安裝槽（401），所述安裝槽（401）開設在處理箱（1）的側部，所述安裝槽（401）的內部轉動安裝有轉動桿（402），所述轉動桿（402）貫穿至處理箱（1）的外側；進水箱（403），所述進水箱（403）固定安裝在安裝槽（401）的側部，所述進水箱（403）與處理箱（1）相連通，所述轉動桿（402）延伸至進水箱（403）的內部且與進水箱（403）的內部轉動連接；扇葉（404），所述扇葉（404）固定安裝在轉動桿（402）的表面，所述扇葉（404）設置有多個；水泵（405），所述水泵（405）固定安裝在進水箱（403）的頂部，所述水泵（405）的出水口延伸至進水箱（403）的內部；所述安裝槽（401）的內部固定安裝有安裝架（406），所述轉動桿（402）與安裝架（406）轉動連接，所述安裝架（406）的側部固定安裝有安裝塊（407），所述安裝塊（407）的內部轉動安裝有螺紋筒（408），所述螺紋筒（408）貫穿整個安裝塊（407），所述螺紋筒（408）的內部螺紋安裝有螺紋桿（409）；所述螺紋桿（409）的端部固定安裝有連接頭（410），所述安裝架（406）的頂部滑動安裝有支座（411），所述連接頭（410）與支座（411）轉動連接，所述連接頭（410）的端部轉動連接有第一連接桿（412），所述第一連接桿（412）的端部轉動安裝有第二連接桿（413），所述第二連接桿（413）的端部與轉動桿（402）固定連接，所述轉動桿（402）的表面固定安裝有第一齒輪（414），所述安裝架（406）的側部轉動安裝有第二齒輪（415），所述第一齒輪（414）與第二齒輪（415）相嚙合；所述第二齒輪（415）的側部固定安裝有連接軸（416），所述連接軸（416）貫穿至沉淀槽（2）的內部且端部連接有攪拌機構（5），所述攪拌機構（5）包括：第三齒輪（501），所述第三齒輪（501）固定安裝在連接軸（416）的端部，所述第三齒輪（501）與沉淀槽（2）的內壁轉動連接；第四齒輪（502），所述第四齒輪（502）與沉淀槽（2）的內壁轉動連接，所述第四齒輪（502）與第三齒輪（501）相嚙合；轉動柱（503），所述轉動柱（503）固定安裝在第四齒輪（502）的側壁，所述轉動柱（503）與沉淀槽（2）的內壁轉動連接，所述轉動柱（503）表面固定安裝有攪拌棒（504），所述攪拌棒（504）設置有多個；所述消毒槽（3）的內部安裝有往復機構（6），所述往復機構（6）包括：滑軌（601），所述滑軌（601）固定安裝在消毒槽（3）的側壁，所述滑軌（601）的內部滑動安裝有滑塊（602）；第一連接板（603），所述第一連接板（603）固定安裝在滑塊（602）的表面，所述第一連接板（603）的側部固定安裝有第一齒板（604）；第五齒輪（605），所述第五齒輪（605）固定安裝在螺紋筒（408）的表面，所述第五齒輪（605）與第一齒板（604）相嚙合；安裝框架（606），所述安裝框架（606）固定安裝在第一連接板（603）的側壁，所述安裝框架（606）滑動安裝在消毒槽（3）的內部；第一滑槽（607），所述第一滑槽（607）開設在消毒槽（3）的內側壁，所述第一滑槽（607）的內部固定安裝有第一滑桿（608），所述安裝框架（606）與第一滑桿（608）滑動連接；所述第三齒輪（501）的側部安裝有加氣機構（7），所述加氣機構（7）包括：轉盤（701），所述轉盤（701）固定安裝在第三齒輪（501）的側部，所述轉盤（701）的偏心處轉動安裝有轉動軸（702）；第一固定板（703），所述第一固定板（703）安裝在第三齒輪（501）的頂部，所述第一固定板（703）與沉淀槽（2）固定連接，所述第一固定板（703）的頂部固定安裝有氣筒（704）；連接柱（705），所述連接柱（705）與轉動軸（702）轉動連接，所述連接柱（705）延伸至氣筒（704）的內部，所述連接柱（705）的端部固定安裝有活塞（706），所述活塞（706）滑動安裝在氣筒（704）的內部；通氣孔（707），所述通氣孔（707）開設在氣筒（704）的表面，所述通氣孔（707）設置有多個；氣管（708），所述氣管（708）固定安裝在氣筒（704）的頂部且與氣筒（704）相連通，所述氣管（708）延伸至消毒槽（3）的上方；通氣軟管（709），所述通氣軟管（709）固定安裝在氣管（708）的底部，所述通氣軟管（709）與安裝框架（606）相連接；曝氣盤（710），所述曝氣盤（710）固定安裝在安裝框架（606）的頂部，所述曝氣盤（710）設置有多個，多個所述曝氣盤（710）均與通氣軟管（709）相連通；所述處理箱（1）的側部設置有控制機構（8），所述控制機構（8）包括：第二滑槽（801），所述第二滑槽（801）開設在處理箱（1）的側壁頂部，所述第二滑槽（801）的內部滑動安裝有第二滑桿（802），所述第二滑桿（802）的頂部固定安裝有橫板（803）；第一固定桿（804），所述第一固定桿（804）固定安裝在橫板（803）的端部，所述第一固定桿（804）的底部固定安裝有浮漂（805）；第二固定桿（806），所述第二固定桿（806）固定安裝橫板（803）的另一端，所述第二固定桿（806）的底部固定安裝有第一擋板（807），所述第一擋板（807）與處理箱（1）滑動連接；藥劑箱（808），所述藥劑箱（808）固定安裝在處理箱（1）的側部，所述處理箱（1）的側壁開設有通水口（809），所述藥劑箱（808）通過通水口（809）與消毒槽（3）相連通；所述藥劑箱（808）的內部滑動安裝有滑板（810），所述滑板（810）與藥劑箱（808）底部之間設置有彈簧（811），所述彈簧（811）設置有多個，所述滑板（810）的底部固定安裝有第二齒板（812），所述第二齒板（812）貫穿至藥劑箱（808）的底部且與藥劑箱（808）滑動連接；所述藥劑箱（808）的底部固定安裝有豎板（813），所述豎板（813）的表面轉動安裝有第六齒輪（814），所述第六齒輪（814）與第二齒板（812）相嚙合，所述藥劑箱（808）的側部固定安裝有藥粉箱（815），所述藥劑箱（808）的側壁開設有第一出料口（821），所述藥劑箱（808）通過第一出料口（821）與藥粉箱（815）相連通，所述沉淀槽（2）的側壁開設有第二出料口（822），所述沉淀槽（2）通過第二出料口（822）與藥粉箱（815）相連通，所述藥粉箱（815）的側壁滑動安裝有第四連接板（816），所述第四連接板（816）的底部固定安裝有第三齒板（817），所述第三齒板（817）與第六齒輪（814）相嚙合；所述第四連接板（816）的頂部固定安裝有第二固定板（818），所述第二固定板（818）的側部固定安裝有第二連接板（819），所述第二連接板（819）延伸至藥劑箱（808）的內部，所述第二連接板（819）的端部固定安裝有第二擋板（820），所述第二固定板（818）的另一端固定安裝有第三固定板（823），所述第三固定板（823）的底部固定安裝有第三連接板（824），所述第三連接板（824）的底部固定安裝有第三擋板（825），所述第三連接板（824）的表面開設有控料孔（826），所述控料孔（826）設置有多個；浮漂（805）將跟隨著水位的上升而上升，進而帶動第二滑桿（802）在第二滑槽（801）的內部進行向上滑動，第二固定桿（806）將隨著第二滑桿（802）的上升而上升，第一擋板（807）與通水口（809）相錯開，廢水進入到藥劑箱（808）的內部，在水的壓力作用下，滑板（810）在藥劑箱（808）的內部向下滑動，滑板（810）的向下滑動可以使第二齒板（812）進行向下運動，向下運動的第二齒板（812）使第六齒輪（814）進行轉動，第六齒輪（814）帶動了第三齒板（817）進行向上進行運動，向上運動的第三齒板（817）帶動了第四連接板（816）進行向上滑動，滑動的第四連接板（816）帶動了第二固定板（818）和第三固定板（823）進行向上運動，進而可以使第二連接板（819）和第三連接板（824）進行向上運動，以此使第二擋板（820）和第三擋板（825）分別與第一出料口（821）和第二出料口（822）交錯開來，使第一出料口（821）和第二出料口（822）裸露出來。
發明內容
為了彌補以上不足，本發明提供了一種克服上述技術問題或至少部分地解決上述問題的一種海水養殖廢水處理裝置。
本發明是這樣實現的：
本發明提供一種海水養殖廢水處理裝置，包括處理箱，所述處理箱的內部分隔成沉淀槽與消毒槽，所述處理箱的側部安裝有動力機構，所述動力機構包括：
安裝槽，所述安裝槽開設在處理箱的側部，所述安裝槽的內部轉動安裝有轉動桿，所述轉動桿貫穿至處理箱的外側；
進水箱，所述進水箱固定安裝在安裝槽的側部，所述進水箱與處理箱相連通，所述轉動桿延伸至進水箱的內部且與進水箱的內部轉動連接；
扇葉，所述扇葉固定安裝在轉動桿的表面，所述扇葉設置有多個；
水泵，所述水泵固定安裝在進水箱的頂部，所述水泵的出水口延伸至進水箱的內部。
在本發明的一種實施例中，所述安裝槽的內部固定安裝有安裝架，所述轉動桿與安裝架轉動連接，所述安裝架的側部固定安裝有安裝塊，所述安裝塊的內部轉動安裝有螺紋筒，所述螺紋筒貫穿整個安裝塊，所述螺紋筒的內部螺紋安裝有螺紋桿。
在本發明的一種實施例中，所述螺紋桿的端部固定安裝有連接頭，所述安裝架的頂部滑動安裝有支座，所述連接頭與支座轉動連接，所述連接頭的端部轉動連接有第一連接桿，所述第一連接桿的端部轉動安裝有第二連接桿，所述第二連接桿的端部與轉動桿固定連接，所述轉動桿的表面固定安裝有第一齒輪，所述安裝架的側部轉動安裝有第二齒輪，所述第一齒輪與第二齒輪相嚙合。
在本發明的一種實施例中，所述第二齒輪的側部固定安裝有連接軸，所述連接軸貫穿至沉淀槽的內部且端部連接有攪拌機構，所述攪拌機構包括：
第三齒輪，所述第三齒輪固定安裝在連接軸的端部，所述第三齒輪與沉淀槽的內壁轉動連接；
第四齒輪，所述第四齒輪與沉淀槽的內壁轉動連接，所述第四齒輪與第三齒輪相嚙合；
轉動柱，所述轉動柱固定安裝在第四齒輪的側壁，所述轉動柱與沉淀槽的內壁轉動連接，所述轉動柱表面固定安裝有攪拌棒，所述攪拌棒設置有多個。
在本發明的一種實施例中，所述消毒槽的內部安裝有往復機構，所述往復機構包括：
滑軌，所述滑軌固定安裝在消毒槽的側壁，所述滑軌的內部滑動安裝有滑塊；
第一連接板，所述第一連接板固定安裝在滑塊的表面，所述第一連接板的側部固定安裝有第一齒板；
第五齒輪，所述第五齒輪固定安裝在螺紋筒的表面，所述第五齒輪與第一齒板相嚙合；
安裝框架，所述安裝框架固定安裝在第一連接板的側壁，所述安裝框架滑動安裝在消毒槽的內部；
第一滑槽，所述第一滑槽開設在消毒槽的內側壁，所述第一滑槽的內部固定安裝有第一滑桿，所述安裝框架與第一滑桿滑動連接。
在本發明的一種實施例中，所述第三齒輪的側部安裝有加氣機構，所述加氣機構包括：
轉盤，所述轉盤固定安裝在第三齒輪的側部，所述轉盤的偏心處轉動安裝有轉動軸；
第一固定板，所述第一固定板安裝在第三齒輪的頂部，所述第一固定板與沉淀槽固定連接，所述第一固定板的頂部固定安裝有氣筒；
連接柱，所述連接柱與轉動軸轉動連接，所述連接柱延伸至氣筒的內部，所述連接柱的端部固定安裝有活塞，所述活塞滑動安裝在氣筒的內部；
通氣孔，所述通氣孔開設在氣筒的表面，所述通氣孔設置有多個；
氣管，所述氣管固定安裝在氣筒的頂部且與氣筒相連通，所述氣管延伸至消毒槽的上方；
通氣軟管，所述通氣軟管固定安裝在氣管的底部，所述通氣軟管與安裝框架相連接；
曝氣盤，所述曝氣盤固定安裝在安裝框架的頂部，所述曝氣盤設置有多個，多個所述曝氣盤均與通氣軟管相連通。
在本發明的一種實施例中，所述處理箱的側部設置有控制機構，所述控制機構包括：
第二滑槽，所述第二滑槽開設在處理箱的側壁頂部，所述第二滑槽的內部滑動安裝有第二滑桿，所述第二滑桿的頂部固定安裝有橫板；
第一固定桿，所述第一固定桿固定安裝在橫板的端部，所述第一固定桿的底部固定安裝有浮漂；
第二固定桿，所述第二固定桿固定安裝橫板的另一端，所述第二固定桿的底部固定安裝有第一擋板，所述第一擋板與處理箱滑動連接；
藥劑箱，所述藥劑箱固定安裝在處理箱的側部，所述處理箱的側壁開設有通水口，所述藥劑箱通過通水口與消毒槽相連通。
在本發明的一種實施例中，所述藥劑箱的內部滑動安裝有滑板，所述滑板與藥劑箱底部之間設置有彈簧，所述彈簧設置有多個，所述滑板的底部固定安裝有第二齒板，所述第二齒板貫穿至藥劑箱的底部且與藥劑箱滑動連接。
在本發明的一種實施例中，所述藥劑箱的底部固定安裝有豎板，所述豎板的表面轉動安裝有第六齒輪，所述第六齒輪與第二齒板相嚙合，所述藥劑箱的側部固定安裝有藥粉箱，所述藥劑箱的側壁開設有第一出料口，所述藥劑箱通過第一出料口與藥粉箱相連通，所述沉淀槽的側壁開設有第二出料口，所述沉淀槽通過第二出料口與藥粉箱相連通，所述藥粉箱的側壁滑動安裝有第四連接板，所述第四連接板的底部固定安裝有第三齒板，所述第三齒板與第六齒輪相嚙合。
在本發明的一種實施例中，所述第四連接板的頂部固定安裝有第二固定板，所述第二固定板的側部固定安裝有第二連接板，所述第二連接板延伸至藥劑箱的內部，所述第二連接板的端部固定安裝有第二擋板，所述第二固定板的另一端固定安裝有第三固定板，所述第三固定板的底部固定安裝有第三連接板，所述第三連接板的底部固定安裝有第三擋板，所述第三連接板的表面開設有控料孔，所述控料孔設置有多個。
本發明提供的一種海水養殖廢水處理裝置，其有益效果包括有：
1.通過動力機構和攪拌機構的設置，工作人員只需要啟動水泵，在水泵在將廢水吸取至進水箱內部時，水流下落的沖擊力帶動扇葉進行轉動，轉動的扇葉使轉動桿進行轉動，進而可以使轉動柱進行轉動，對沉淀槽內部的廢水進行攪拌，通過攪拌可以將懸浮物顆粒分散均勻，增加絮凝劑與懸浮物的接觸機會，提高絮凝效果，整個過程不需要多余的工業設備，并且整個結構緊湊，便于小型海水養殖戶進行安裝。
2.通過往復機構和加氣機構的設置，可以對廢水進行曝氣處理，同時對廢水進行上下的攪動，加氣機構通過將空氣或氧氣引入廢水中，促使氧氣與水體發生接觸，從而增加溶解氧的含量，往復機構攪動廢水可以增加氣液界面面積，有助于氧氣與廢水中的污染物接觸，有助于促進氧化反應的進行，加速廢水中有機物的分解和氧化。
3.通過控制機構的設置，在廢水進入到處理箱內部時，根據處理箱內部廢水數量進行投放藥劑量的控制，通過精確控制投放藥量，可以避免過量使用藥劑，從而節約成本，此外，準確的藥劑投放量還能最大程度地減少藥劑的浪費和處理過程中的負荷。
（發明人：王磊;李偉;李欣;陳會東）
